Detail Jembatan Gramapuri Persada A
Kabupaten Bekasi · No. Jembatan:
Ringkasan Jembatan
● Aktif
Panjang
7,70 m
Lebar
7,20 m
Bentang
1
Kecamatan
CIBITUNG
Peta Lokasi Jembatan
Navigasi: zoom, geser, ukur panjang
Informasi Utama Jembatan
- Nama Jembatan
- Gramapuri Persada A
- No. Jembatan
- Ruas Jalan
- -
- Lokasi di Sta
- 0+030
- Lebar Jalan Pendekat
- 6 m
- Tanggal Inspeksi
- 2023-06-06
Kondisi Jembatan
- Bangunan Atas Kerusakan yang memerlukan tindakan secepatnya
- Lantai Kerusakan Kecil
- Bangunan Bawah Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
- Daerah Aliran Sungai Kerusakan yang memerlukan tindakan secepatnya
- Kondisi Umum Kerusakan yang memerlukan tindakan secepatnya
Detail Teknis Jembatan
Informasi lengkap elemen struktur jembatan
No. Jembatan
Ruas Jalan
-
Lokasi di Sta
0+030
Nama Jembatan
Gramapuri Persada A
Kecamatan
CIBITUNG
Panjang
7.7 meter
Lebar
7.2 meter
Jumlah Bentang
1
Bangunan Atas
GTI
Tahun
-
Kondisi Bangunan Atas
Kerusakan yang memerlukan tindakan secepatnya
Kondisi Lantai
Kerusakan Kecil
Kondisi Bangunan Bawah
Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
Kondisi DAS
Kerusakan yang memerlukan tindakan secepatnya
Kondisi Jembatan
Kerusakan yang memerlukan tindakan secepatnya
Lebar Jalan
6 meter
Tipe Struktur Atas
Gelagar
Kondisi Struktur Atas
Rusak Ringan
Tipe Struktur Bawah
Dinding Penuh
Kondisi Struktur Bawah
Sedang
Tipe Pondasi
Langsung
Kondisi Pondasi
Rusak Ringan
Tipe Lantai
Beton Bertulang
Kondisi Lantai
Baik
Tanggal Inspeksi
2023-06-06
Keterangan Tambahan
-
Dokumentasi Lapangan

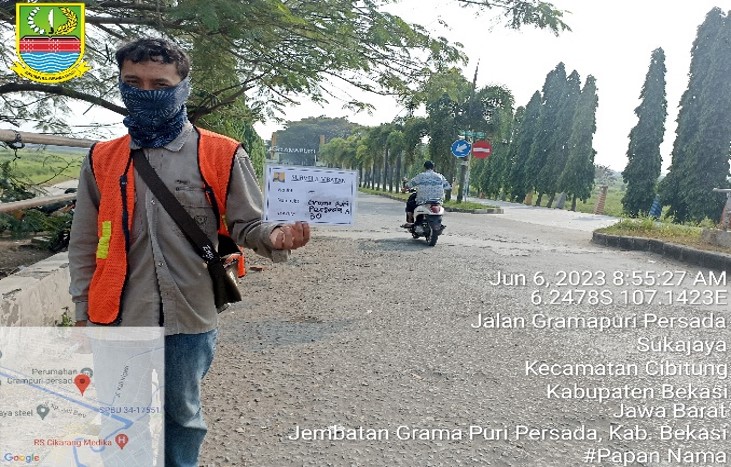

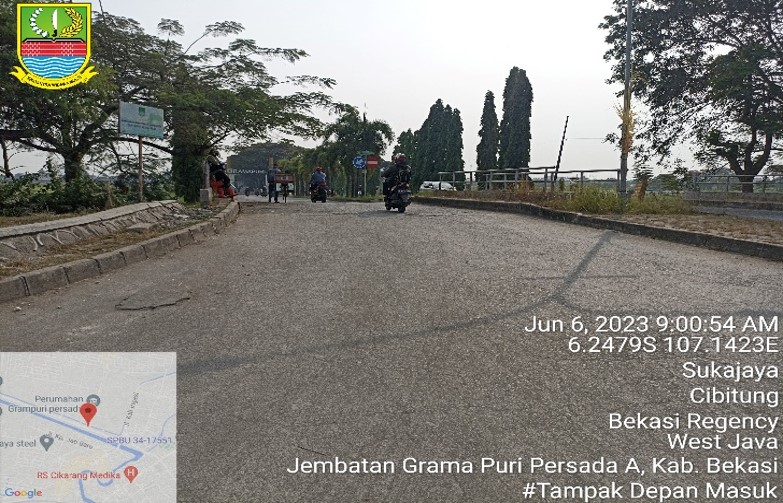

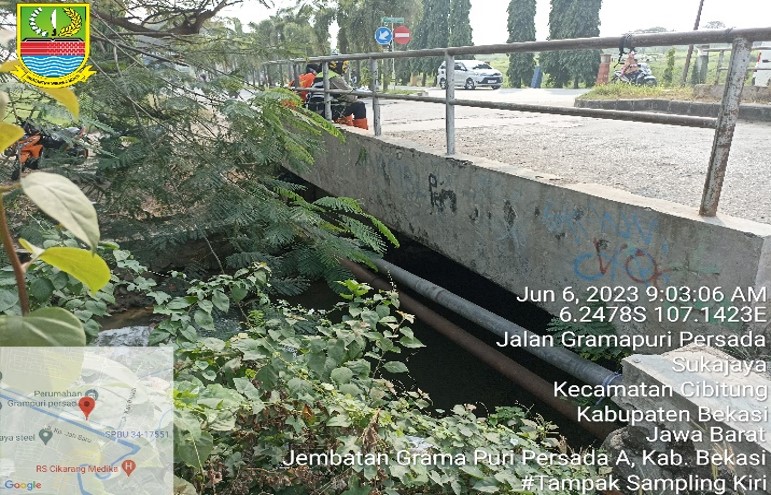

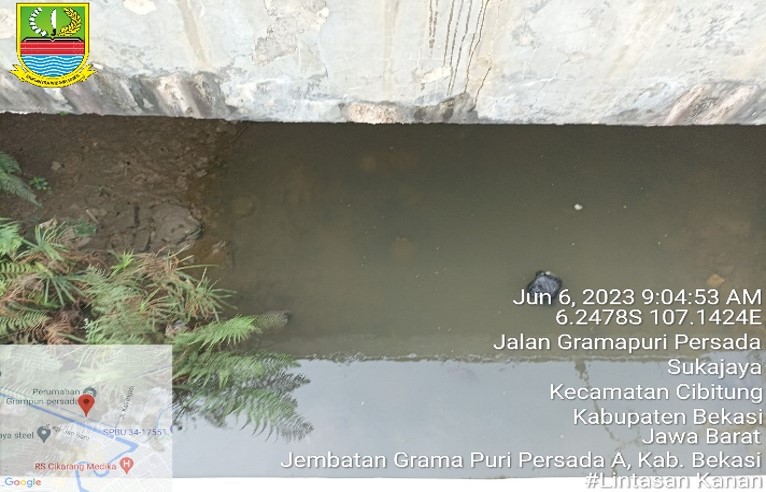

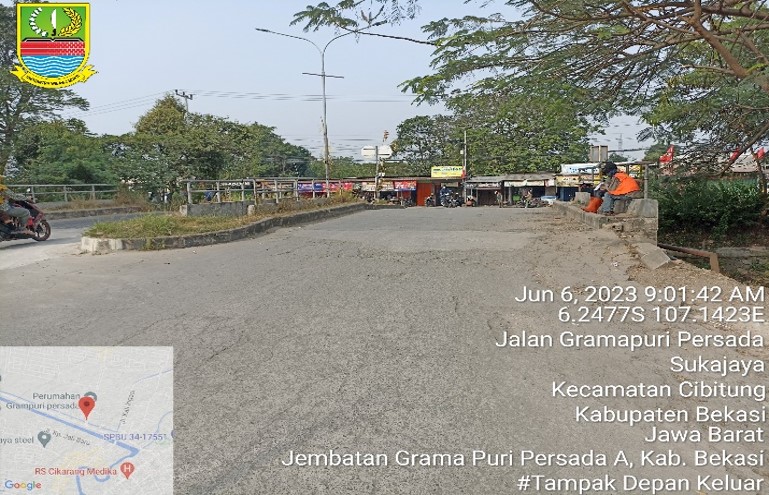

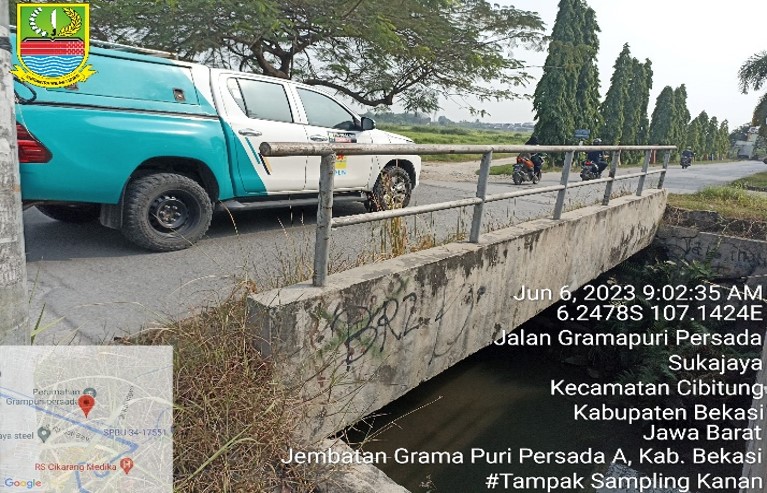

Foto kondisi aktual jembatan
