Detail Jembatan Penghubung Kali Abang
Kabupaten Bekasi · No. Jembatan: -
Ringkasan Jembatan
● Aktif
Panjang
17,30 m
Lebar
2,50 m
Bentang
1
Kecamatan
SUKAWANGI
Peta Lokasi Jembatan
Navigasi: zoom, geser, ukur panjang
Informasi Utama Jembatan
- Nama Jembatan
- Penghubung Kali Abang
- No. Jembatan
- -
- Ruas Jalan
- -
- Lokasi di Sta
- 0+100
- Lebar Jalan Pendekat
- 2.5 m
- Tanggal Inspeksi
- 2023-06-07
Kondisi Jembatan
- Bangunan Atas Jembatan baru dan tanpa kerusakan
- Lantai Jembatan baru dan tanpa kerusakan
- Bangunan Bawah Kerusakan Kecil
- Daerah Aliran Sungai Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
- Kondisi Umum Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
Detail Teknis Jembatan
Informasi lengkap elemen struktur jembatan
No. Jembatan
-
Ruas Jalan
-
Lokasi di Sta
0+100
Nama Jembatan
Penghubung Kali Abang
Kecamatan
SUKAWANGI
Panjang
17.3 meter
Lebar
2.5 meter
Jumlah Bentang
1
Bangunan Atas
MBI
Tahun
-
Kondisi Bangunan Atas
Jembatan baru dan tanpa kerusakan
Kondisi Lantai
Jembatan baru dan tanpa kerusakan
Kondisi Bangunan Bawah
Kerusakan Kecil
Kondisi DAS
Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
Kondisi Jembatan
Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
Lebar Jalan
2.5 meter
Tipe Struktur Atas
Gelagar Komposit
Kondisi Struktur Atas
Baik
Tipe Struktur Bawah
Dinding Penuh
Kondisi Struktur Bawah
Baik
Tipe Pondasi
Langsung
Kondisi Pondasi
Sedang
Tipe Lantai
Beton Bertulang
Kondisi Lantai
Baik
Tanggal Inspeksi
2023-06-07
Keterangan Tambahan
tidak di ruas dekat dengan 102

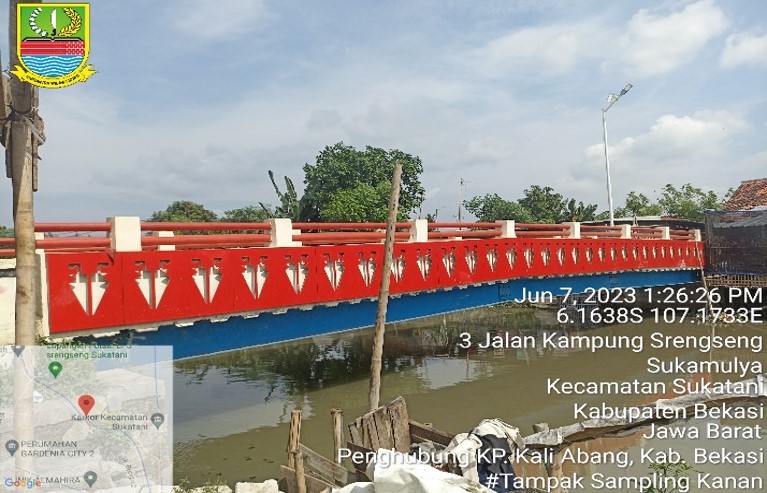

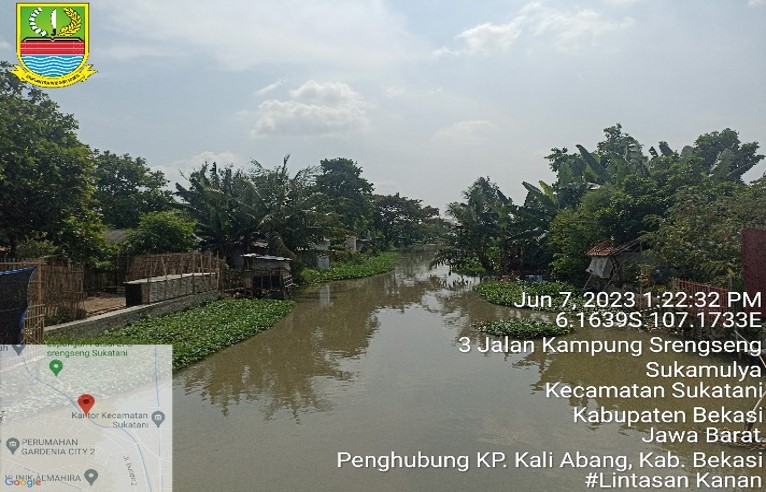

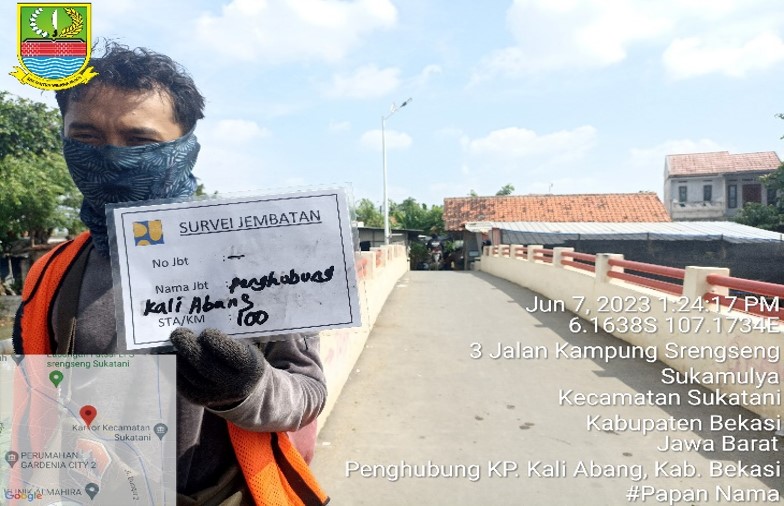

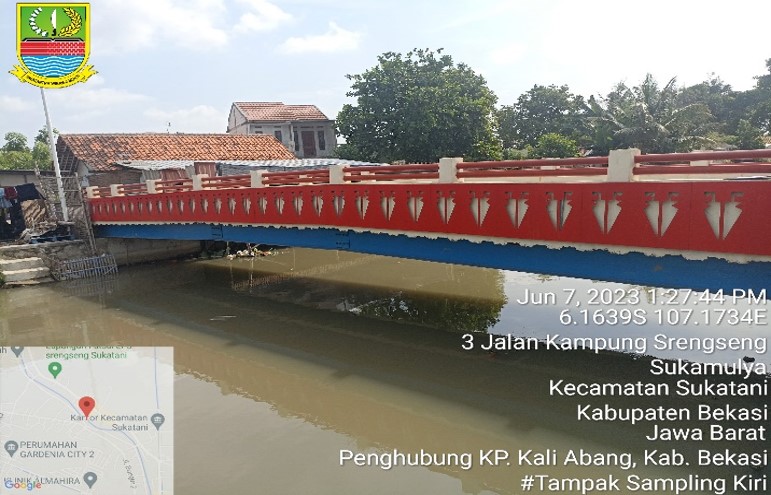

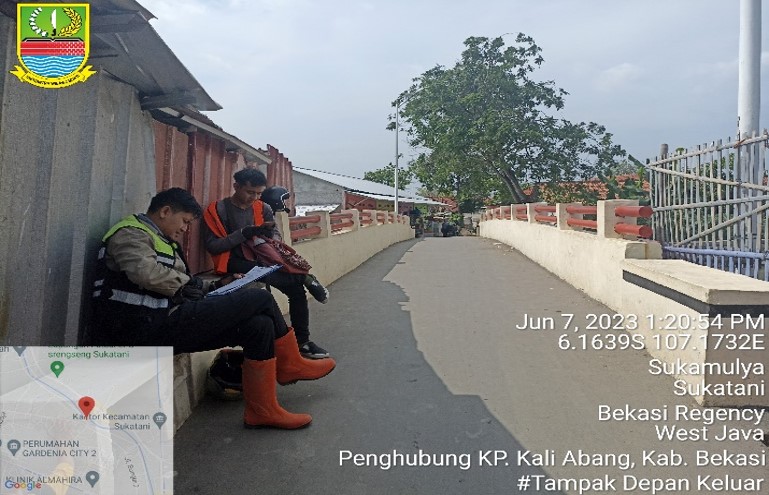

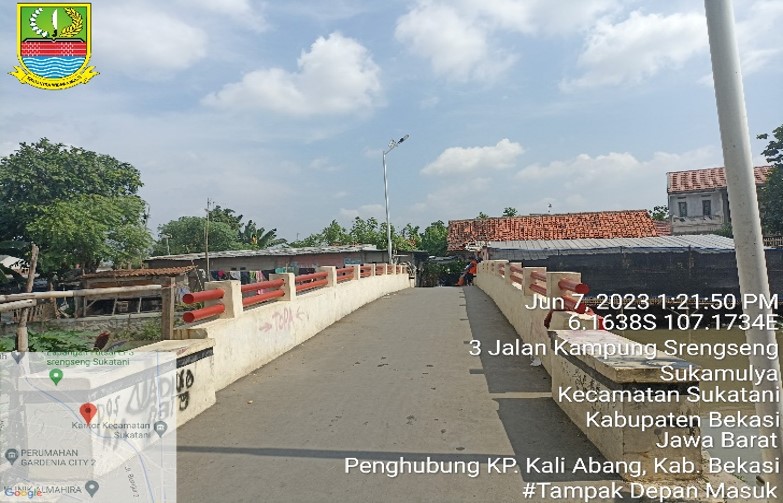

Dokumentasi Lapangan
Foto kondisi aktual jembatan
