Detail Jembatan Setiajaya (Ciherang)
Kabupaten Bekasi · No. Jembatan: 16.035.002.0
Ringkasan Jembatan
● Aktif
Panjang
60,00 m
Lebar
6,10 m
Bentang
2
Kecamatan
CABANGBUNGIN
Peta Lokasi Jembatan
Navigasi: zoom, geser, ukur panjang
Informasi Utama Jembatan
- Nama Jembatan
- Setiajaya (Ciherang)
- No. Jembatan
- 16.035.002.0
- Ruas Jalan
- PANTAI HARAPAN JAYA - PANTAI MEKAR
- Lokasi di Sta
- 5+300
- Lebar Jalan Pendekat
- 6.1 m
- Tanggal Inspeksi
- 2023-06-14
Kondisi Jembatan
- Bangunan Atas Kerusakan Kecil
- Lantai Jembatan baru dan tanpa kerusakan
- Bangunan Bawah Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
- Daerah Aliran Sungai Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
- Kondisi Umum Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
Detail Teknis Jembatan
Informasi lengkap elemen struktur jembatan
No. Jembatan
16.035.002.0
Ruas Jalan
PANTAI HARAPAN JAYA - PANTAI MEKAR
Lokasi di Sta
5+300
Nama Jembatan
Setiajaya (Ciherang)
Kecamatan
CABANGBUNGIN
Panjang
60 meter
Lebar
6.1 meter
Jumlah Bentang
2
Bangunan Atas
GPI
Tahun
-
Kondisi Bangunan Atas
Kerusakan Kecil
Kondisi Lantai
Jembatan baru dan tanpa kerusakan
Kondisi Bangunan Bawah
Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
Kondisi DAS
Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
Kondisi Jembatan
Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
Lebar Jalan
6.1 meter
Tipe Struktur Atas
Gelagar
Kondisi Struktur Atas
Baik
Tipe Struktur Bawah
Dinding Penuh
Kondisi Struktur Bawah
Sedang
Tipe Pondasi
Langsung
Kondisi Pondasi
Sedang
Tipe Lantai
Beton Bertulang
Kondisi Lantai
Baik
Tanggal Inspeksi
2023-06-14
Keterangan Tambahan
tampak bawah tidak bisa terambil(dimasukan PTI)

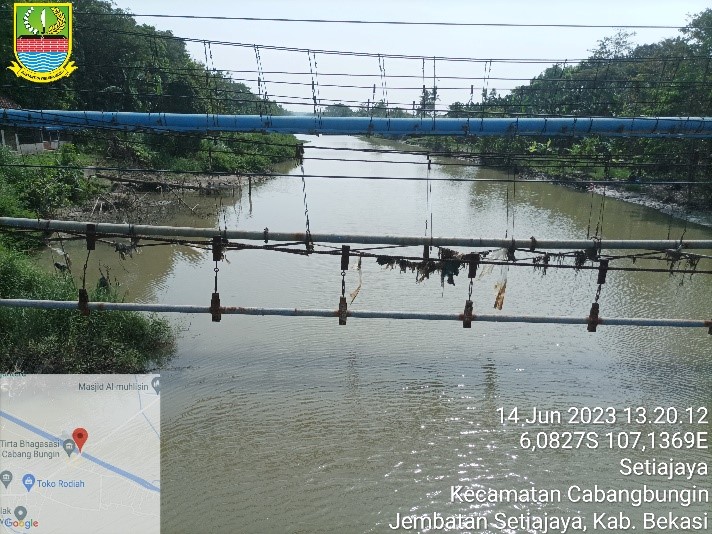

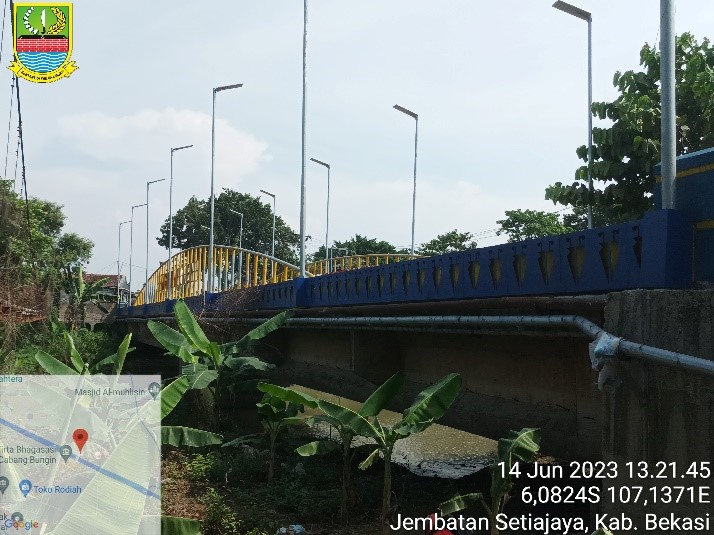

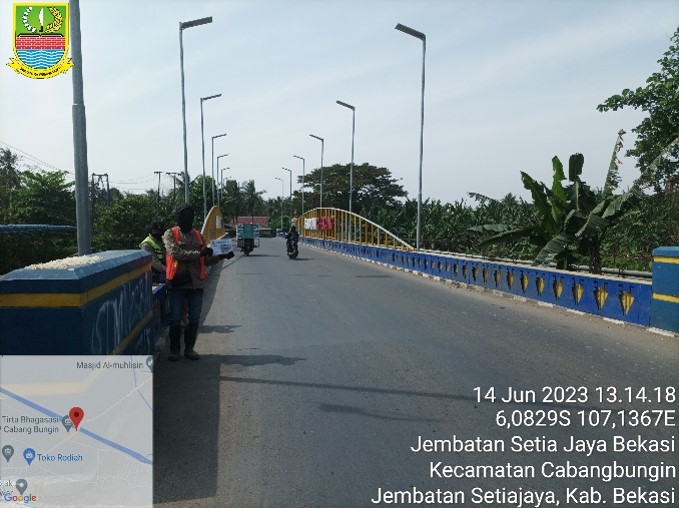

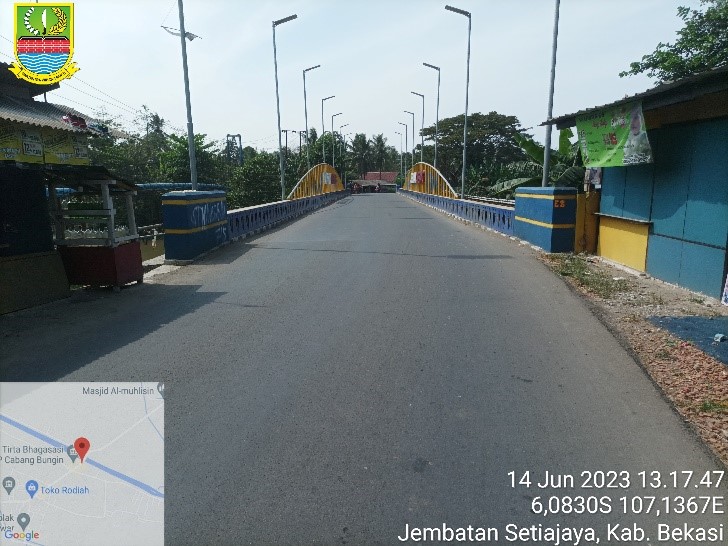

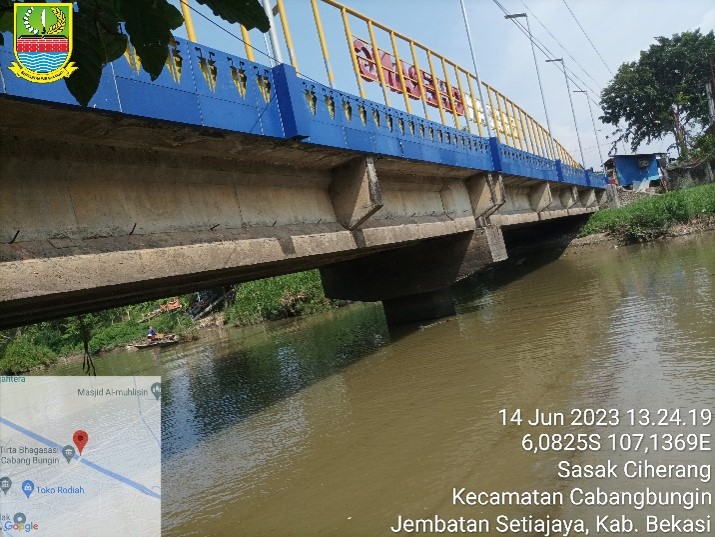

Dokumentasi Lapangan
Foto kondisi aktual jembatan
