Detail Jembatan Penghubung Lapangan Cobra
Kabupaten Bekasi · No. Jembatan: 16.077.001.0
Ringkasan Jembatan
● Aktif
Panjang
5,20 m
Lebar
5,40 m
Bentang
1
Kecamatan
TAMBUN SELATAN
Peta Lokasi Jembatan
Navigasi: zoom, geser, ukur panjang
Informasi Utama Jembatan
- Nama Jembatan
- Penghubung Lapangan Cobra
- No. Jembatan
- 16.077.001.0
- Ruas Jalan
- MANUNGGAL SETIA MEKAR
- Lokasi di Sta
- 0+400
- Lebar Jalan Pendekat
- 5.4 m
- Tanggal Inspeksi
- 2023-06-09
Kondisi Jembatan
- Bangunan Atas Jembatan baru dan tanpa kerusakan
- Lantai Kerusakan Kecil
- Bangunan Bawah Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
- Daerah Aliran Sungai Kerusakan yang memerlukan tindakan secepatnya
- Kondisi Umum Kerusakan yang memerlukan tindakan secepatnya
Detail Teknis Jembatan
Informasi lengkap elemen struktur jembatan
No. Jembatan
16.077.001.0
Ruas Jalan
MANUNGGAL SETIA MEKAR
Lokasi di Sta
0+400
Nama Jembatan
Penghubung Lapangan Cobra
Kecamatan
TAMBUN SELATAN
Panjang
5.2 meter
Lebar
5.4 meter
Jumlah Bentang
1
Bangunan Atas
PTI
Tahun
-
Kondisi Bangunan Atas
Jembatan baru dan tanpa kerusakan
Kondisi Lantai
Kerusakan Kecil
Kondisi Bangunan Bawah
Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
Kondisi DAS
Kerusakan yang memerlukan tindakan secepatnya
Kondisi Jembatan
Kerusakan yang memerlukan tindakan secepatnya
Lebar Jalan
5.4 meter
Tipe Struktur Atas
Plat
Kondisi Struktur Atas
Baik
Tipe Struktur Bawah
Dinding Penuh
Kondisi Struktur Bawah
Sedang
Tipe Pondasi
Langsung
Kondisi Pondasi
Rusak Ringan
Tipe Lantai
Beton Bertulang
Kondisi Lantai
Baik
Tanggal Inspeksi
2023-06-09
Keterangan Tambahan
-

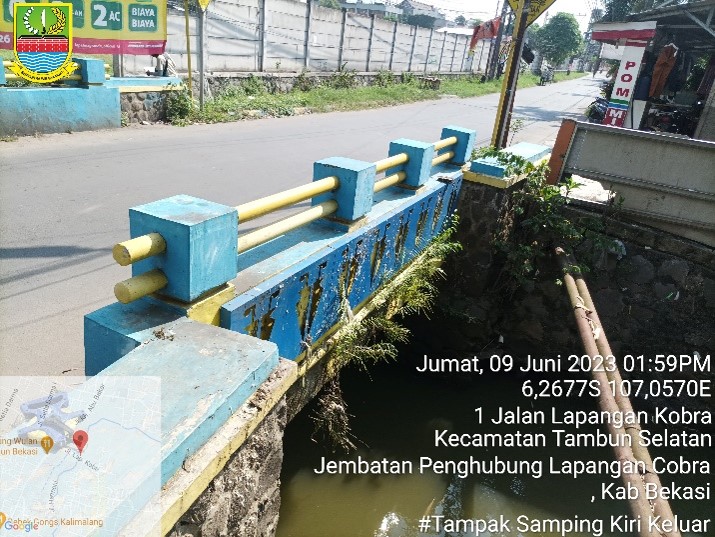

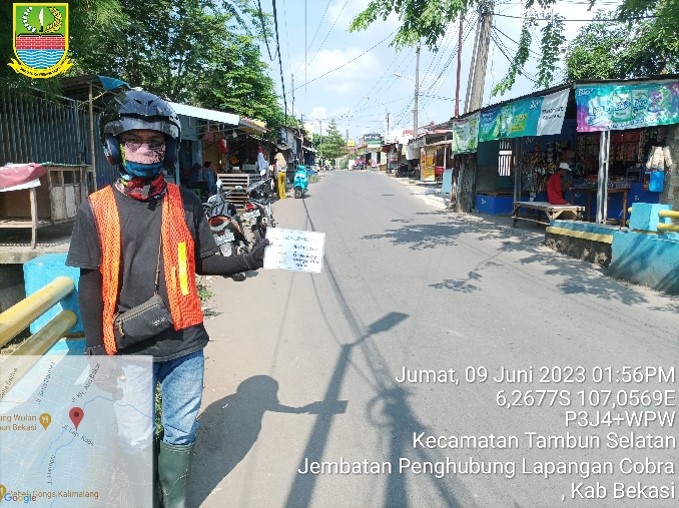

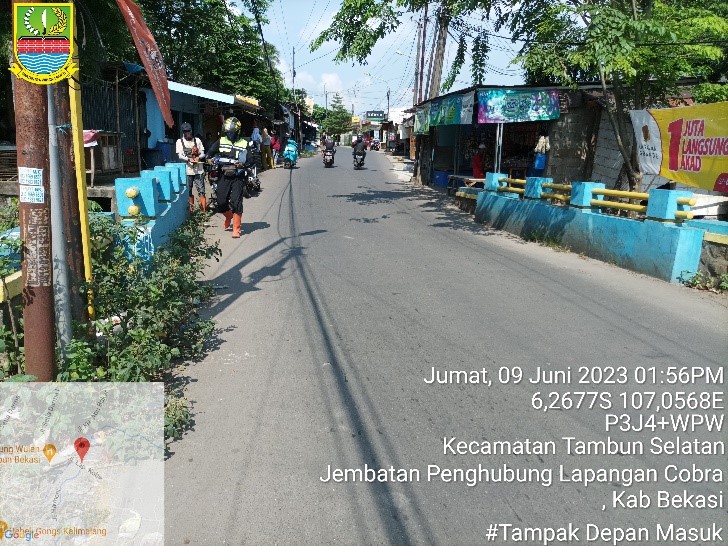

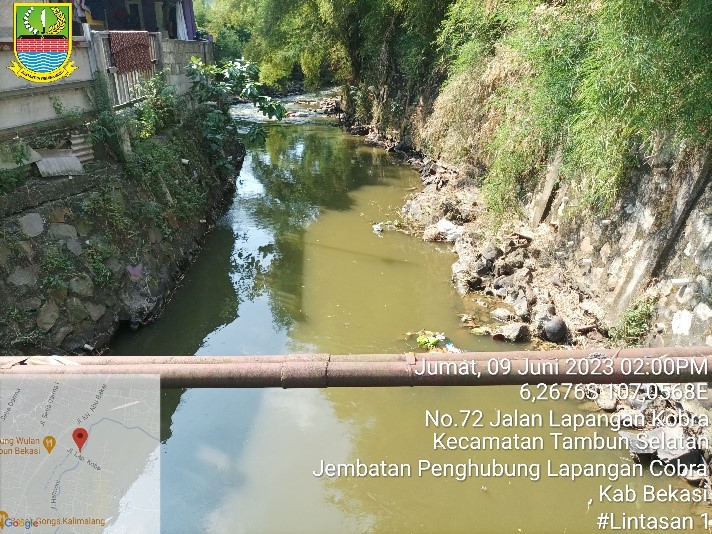

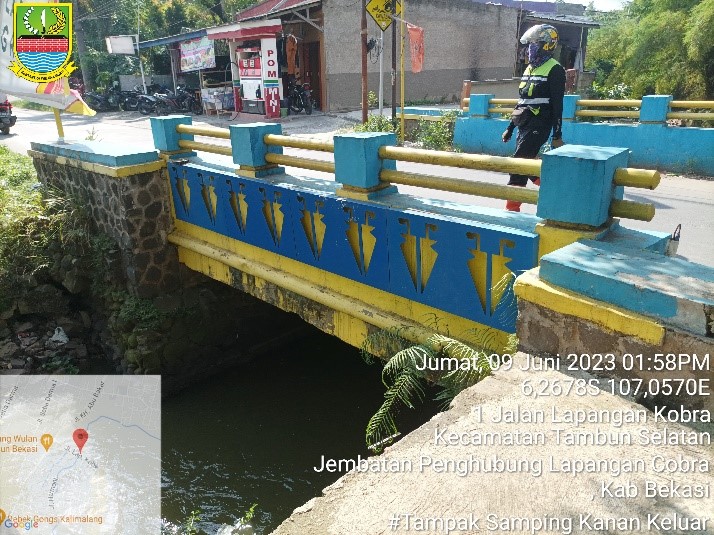

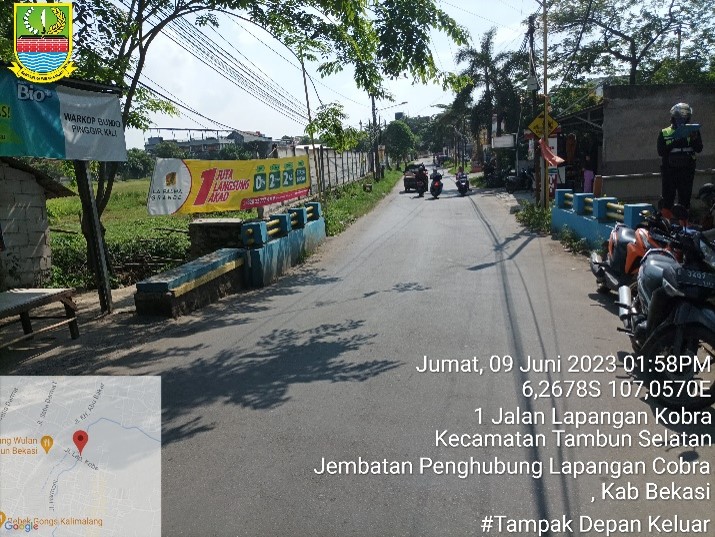

Dokumentasi Lapangan
Foto kondisi aktual jembatan
