Detail Jembatan Kalimalang 5
Kabupaten Bekasi · No. Jembatan: 16.081.002.0
Ringkasan Jembatan
● Aktif
Panjang
26,60 m
Lebar
6,70 m
Bentang
1
Kecamatan
TAMBUN SELATAN
Peta Lokasi Jembatan
Navigasi: zoom, geser, ukur panjang
Informasi Utama Jembatan
- Nama Jembatan
- Kalimalang 5
- No. Jembatan
- 16.081.002.0
- Ruas Jalan
- TOYO GIRI
- Lokasi di Sta
- 4+100
- Lebar Jalan Pendekat
- 5.7 m
- Tanggal Inspeksi
- 2023-06-18
Kondisi Jembatan
- Bangunan Atas Kerusakan Kecil
- Lantai Jembatan baru dan tanpa kerusakan
- Bangunan Bawah Jembatan baru dan tanpa kerusakan
- Daerah Aliran Sungai Jembatan baru dan tanpa kerusakan
- Kondisi Umum Kerusakan Kecil
Detail Teknis Jembatan
Informasi lengkap elemen struktur jembatan
No. Jembatan
16.081.002.0
Ruas Jalan
TOYO GIRI
Lokasi di Sta
4+100
Nama Jembatan
Kalimalang 5
Kecamatan
TAMBUN SELATAN
Panjang
26.6 meter
Lebar
6.7 meter
Jumlah Bentang
1
Bangunan Atas
GPI
Tahun
-
Kondisi Bangunan Atas
Kerusakan Kecil
Kondisi Lantai
Jembatan baru dan tanpa kerusakan
Kondisi Bangunan Bawah
Jembatan baru dan tanpa kerusakan
Kondisi DAS
Jembatan baru dan tanpa kerusakan
Kondisi Jembatan
Kerusakan Kecil
Lebar Jalan
5.7 meter
Tipe Struktur Atas
Gelagar
Kondisi Struktur Atas
Baik
Tipe Struktur Bawah
Dinding Penuh
Kondisi Struktur Bawah
Baik
Tipe Pondasi
Langsung
Kondisi Pondasi
Baik
Tipe Lantai
Beton Bertulang
Kondisi Lantai
Baik
Tanggal Inspeksi
2023-06-18
Keterangan Tambahan
-

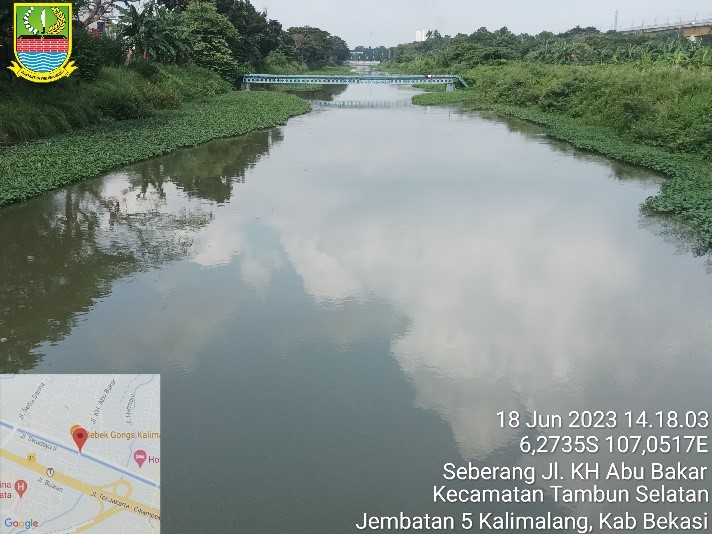

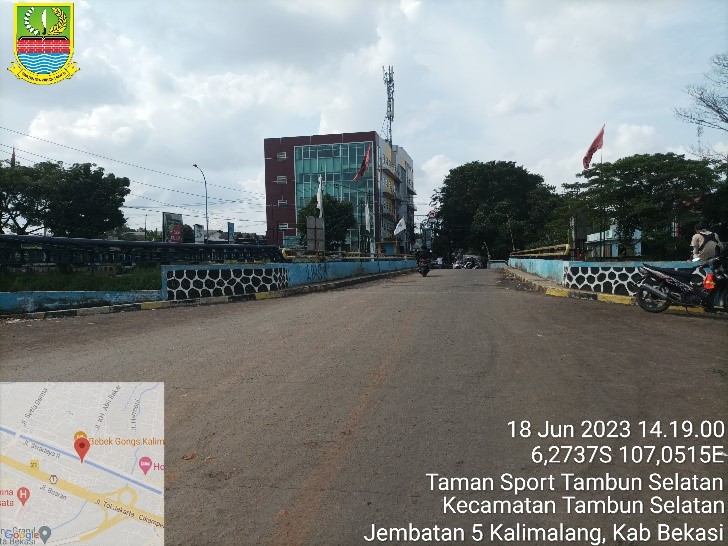

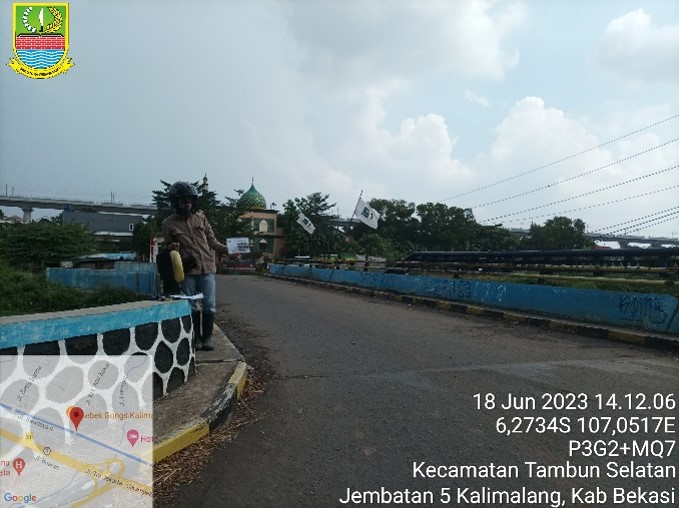

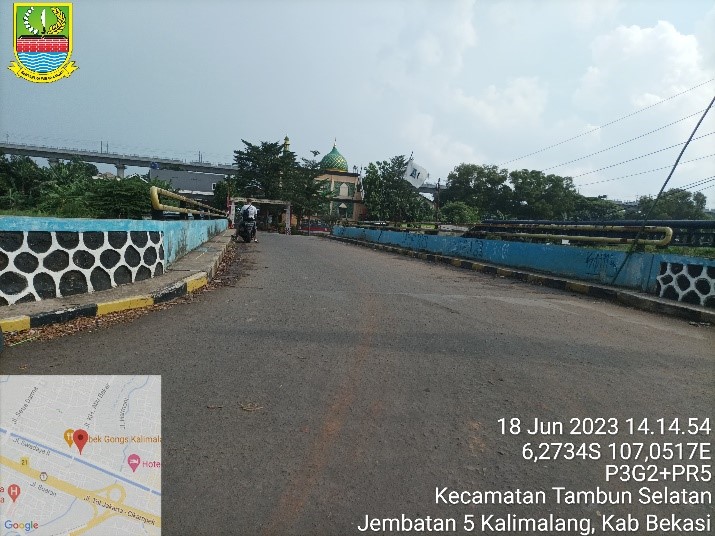

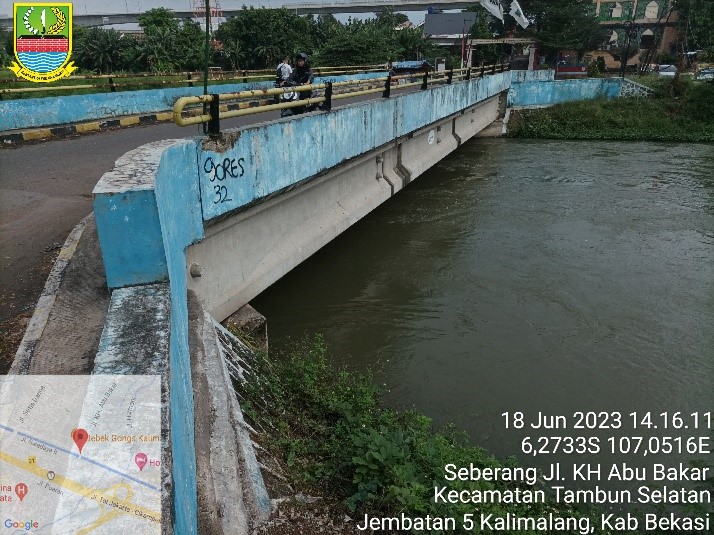

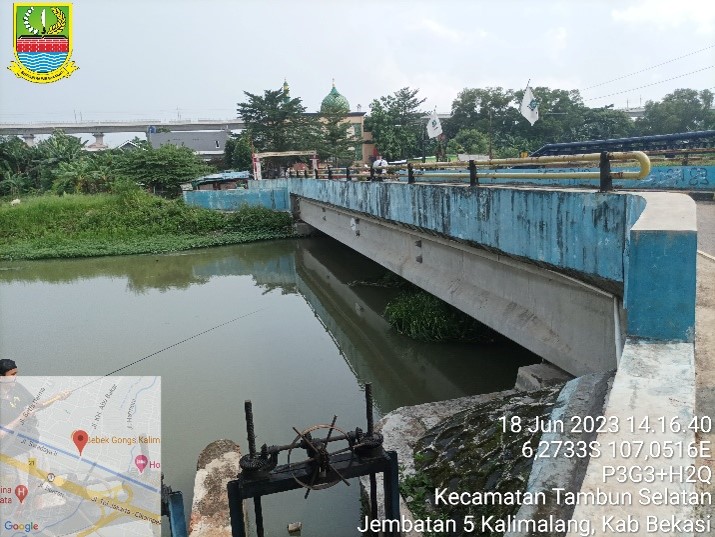

Dokumentasi Lapangan
Foto kondisi aktual jembatan
