Detail Jembatan Rawa Lele 01/03 (2)
Kabupaten Bekasi · No. Jembatan: 16.100.002.0
Ringkasan Jembatan
● Aktif
Panjang
5,40 m
Lebar
4,60 m
Bentang
2
Kecamatan
CIBITUNG
Peta Lokasi Jembatan
Navigasi: zoom, geser, ukur panjang
Informasi Utama Jembatan
- Nama Jembatan
- Rawa Lele 01/03 (2)
- No. Jembatan
- 16.100.002.0
- Ruas Jalan
- -
- Lokasi di Sta
- 1+140
- Lebar Jalan Pendekat
- 4.6 m
- Tanggal Inspeksi
- 2023-06-06
Kondisi Jembatan
- Bangunan Atas Jembatan baru dan tanpa kerusakan
- Lantai Kerusakan yang memerlukan tindakan secepatnya
- Bangunan Bawah Kondisi Kritis
- Daerah Aliran Sungai Kondisi Kritis
- Kondisi Umum Kondisi Kritis
Detail Teknis Jembatan
Informasi lengkap elemen struktur jembatan
No. Jembatan
16.100.002.0
Ruas Jalan
-
Lokasi di Sta
1+140
Nama Jembatan
Rawa Lele 01/03 (2)
Kecamatan
CIBITUNG
Panjang
5.4 meter
Lebar
4.6 meter
Jumlah Bentang
2
Bangunan Atas
PTI
Tahun
-
Kondisi Bangunan Atas
Jembatan baru dan tanpa kerusakan
Kondisi Lantai
Kerusakan yang memerlukan tindakan secepatnya
Kondisi Bangunan Bawah
Kondisi Kritis
Kondisi DAS
Kondisi Kritis
Kondisi Jembatan
Kondisi Kritis
Lebar Jalan
4.6 meter
Tipe Struktur Atas
Plat
Kondisi Struktur Atas
Baik
Tipe Struktur Bawah
Dinding Penuh
Kondisi Struktur Bawah
Rusak Berat
Tipe Pondasi
Langsung
Kondisi Pondasi
Rusak Berat
Tipe Lantai
Beton Bertulang
Kondisi Lantai
Rusak Ringan
Tanggal Inspeksi
2023-06-06
Keterangan Tambahan
-

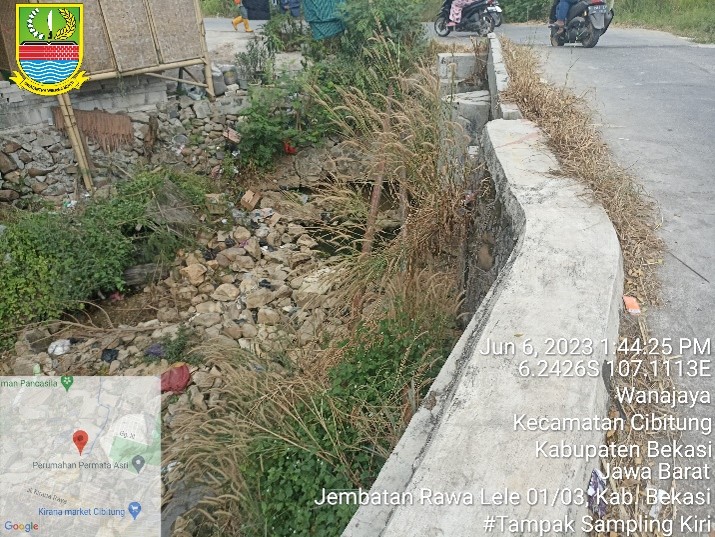

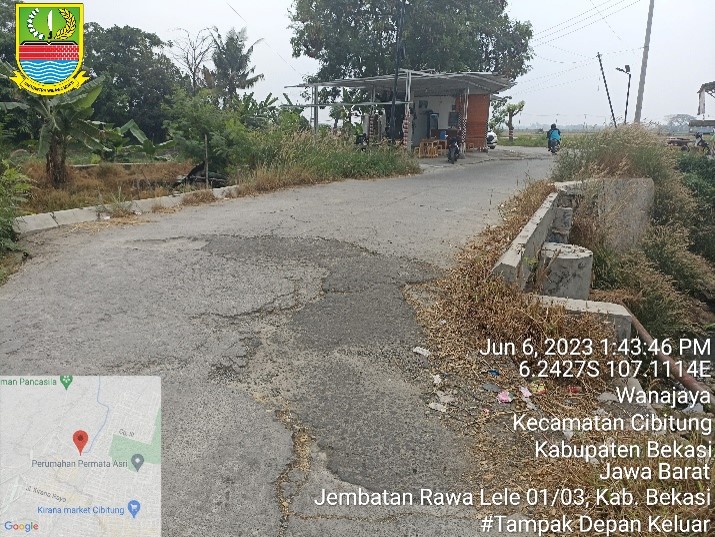

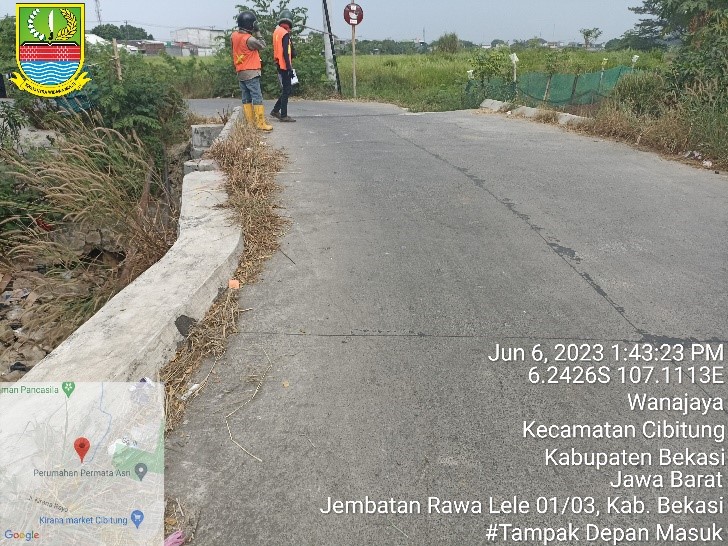

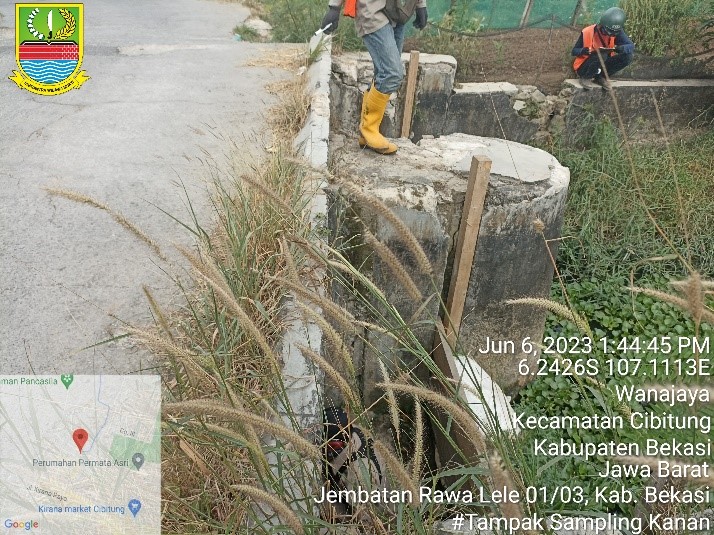

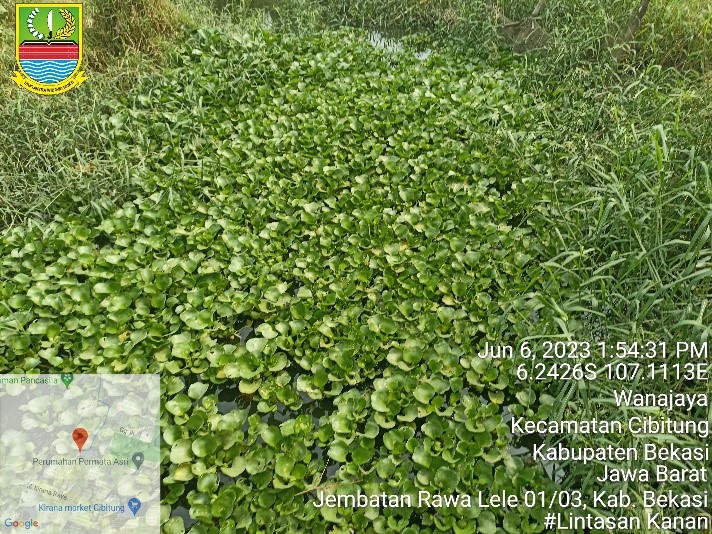

Dokumentasi Lapangan
Foto kondisi aktual jembatan
