Detail Jembatan Wanajaya
Kabupaten Bekasi · No. Jembatan: 16.100.004.0
Ringkasan Jembatan
● Aktif
Panjang
8,70 m
Lebar
4,00 m
Bentang
3
Kecamatan
CIBITUNG
Peta Lokasi Jembatan
Navigasi: zoom, geser, ukur panjang
Informasi Utama Jembatan
- Nama Jembatan
- Wanajaya
- No. Jembatan
- 16.100.004.0
- Ruas Jalan
- -
- Lokasi di Sta
- 3+390
- Lebar Jalan Pendekat
- 4 m
- Tanggal Inspeksi
- 2023-06-07
Kondisi Jembatan
- Bangunan Atas Kondisi Kritis
- Lantai Jembatan baru dan tanpa kerusakan
- Bangunan Bawah Jembatan baru dan tanpa kerusakan
- Daerah Aliran Sungai Kondisi Kritis
- Kondisi Umum Kondisi Kritis
Detail Teknis Jembatan
Informasi lengkap elemen struktur jembatan
No. Jembatan
16.100.004.0
Ruas Jalan
-
Lokasi di Sta
3+390
Nama Jembatan
Wanajaya
Kecamatan
CIBITUNG
Panjang
8.7 meter
Lebar
4 meter
Jumlah Bentang
3
Bangunan Atas
BTI
Tahun
-
Kondisi Bangunan Atas
Kondisi Kritis
Kondisi Lantai
Jembatan baru dan tanpa kerusakan
Kondisi Bangunan Bawah
Jembatan baru dan tanpa kerusakan
Kondisi DAS
Kondisi Kritis
Kondisi Jembatan
Kondisi Kritis
Lebar Jalan
4 meter
Tipe Struktur Atas
Gorong - Gorong Persegi
Kondisi Struktur Atas
Rusak Berat
Tipe Struktur Bawah
Dinding Penuh
Kondisi Struktur Bawah
Baik
Tipe Pondasi
Langsung
Kondisi Pondasi
Rusak Berat
Tipe Lantai
Beton Bertulang
Kondisi Lantai
Baik
Tanggal Inspeksi
2023-06-07
Keterangan Tambahan
-

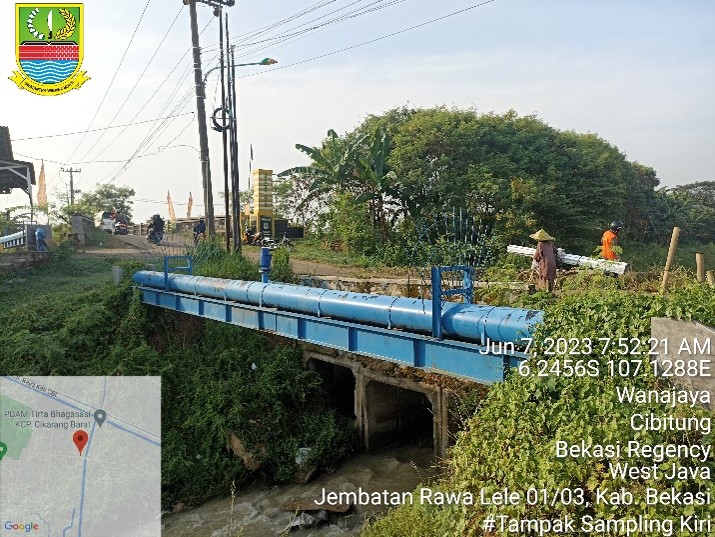

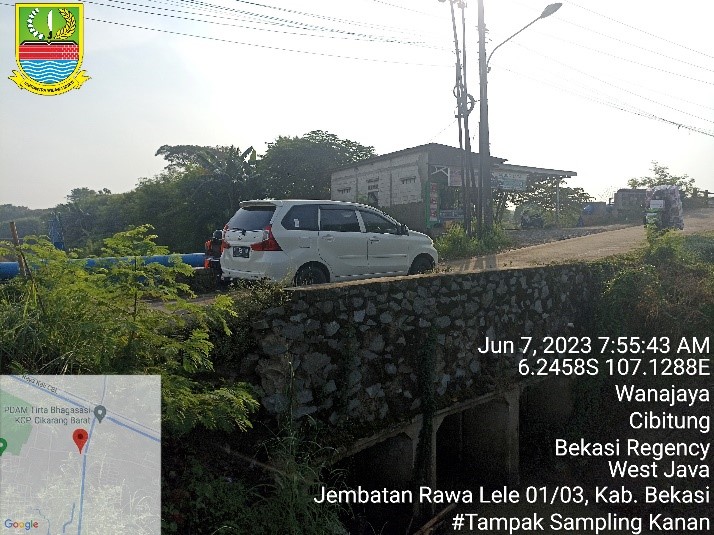

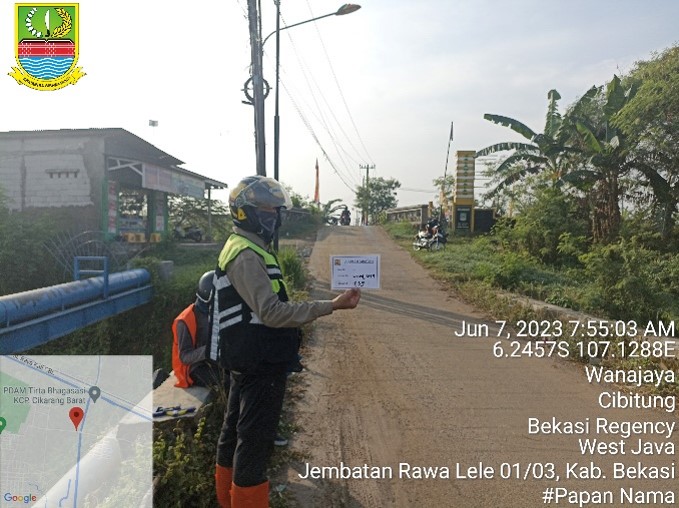

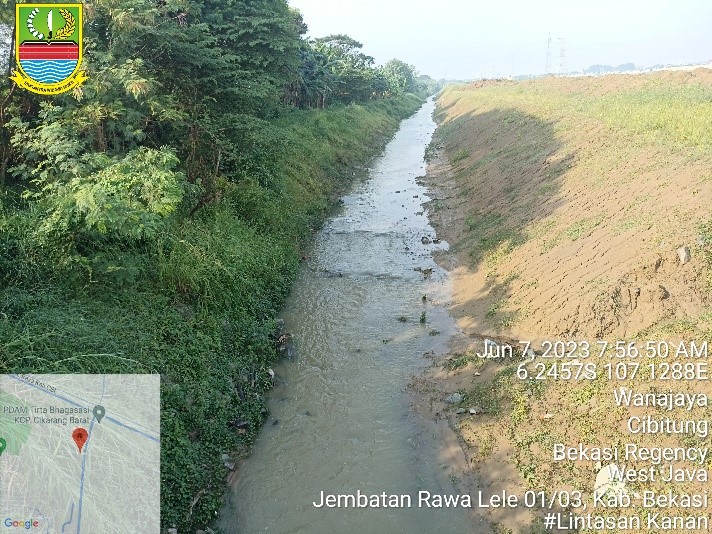

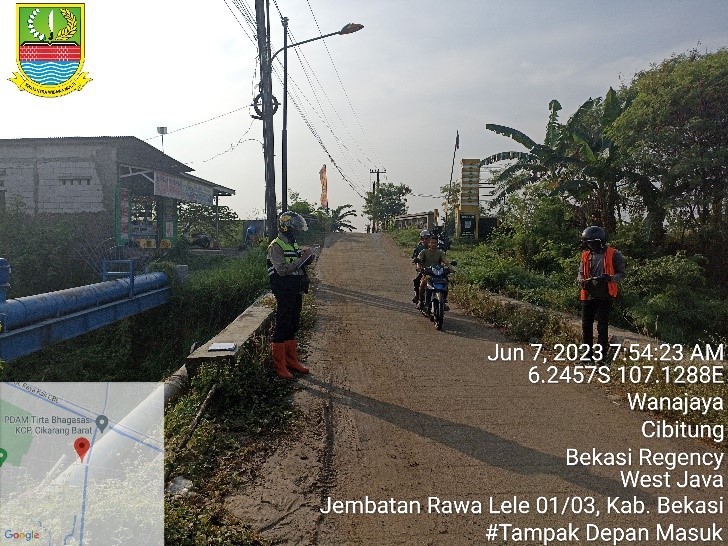

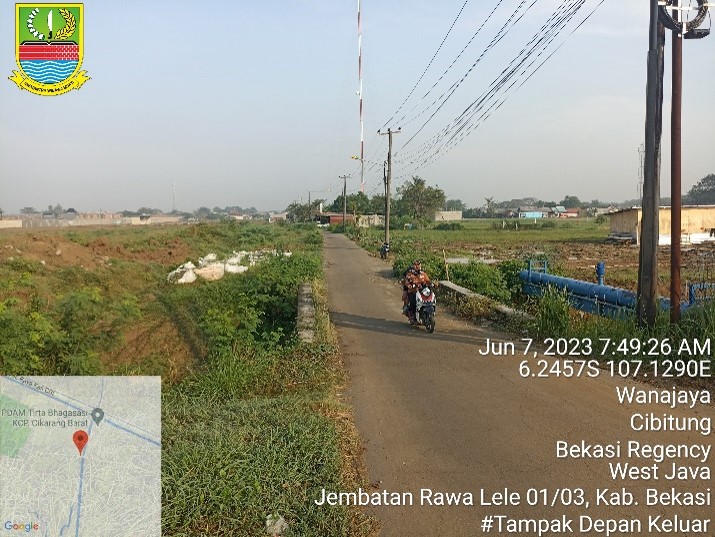

Dokumentasi Lapangan
Foto kondisi aktual jembatan
