Detail Jembatan Kali Arneng
Kabupaten Bekasi · No. Jembatan: 16.111.001.0
Ringkasan Jembatan
● Aktif
Panjang
10,30 m
Lebar
5,50 m
Bentang
1
Kecamatan
CIKARANG UTARA
Peta Lokasi Jembatan
Navigasi: zoom, geser, ukur panjang
Informasi Utama Jembatan
- Nama Jembatan
- Kali Arneng
- No. Jembatan
- 16.111.001.0
- Ruas Jalan
- -
- Lokasi di Sta
- 0+173
- Lebar Jalan Pendekat
- 5.5 m
- Tanggal Inspeksi
- 2023-06-17
Kondisi Jembatan
- Bangunan Atas Kerusakan yang memerlukan tindakan secepatnya
- Lantai Jembatan baru dan tanpa kerusakan
- Bangunan Bawah Jembatan baru dan tanpa kerusakan
- Daerah Aliran Sungai Kerusakan Kecil
- Kondisi Umum Kerusakan yang memerlukan tindakan secepatnya
Detail Teknis Jembatan
Informasi lengkap elemen struktur jembatan
No. Jembatan
16.111.001.0
Ruas Jalan
-
Lokasi di Sta
0+173
Nama Jembatan
Kali Arneng
Kecamatan
CIKARANG UTARA
Panjang
10.3 meter
Lebar
5.5 meter
Jumlah Bentang
1
Bangunan Atas
GBI
Tahun
-
Kondisi Bangunan Atas
Kerusakan yang memerlukan tindakan secepatnya
Kondisi Lantai
Jembatan baru dan tanpa kerusakan
Kondisi Bangunan Bawah
Jembatan baru dan tanpa kerusakan
Kondisi DAS
Kerusakan Kecil
Kondisi Jembatan
Kerusakan yang memerlukan tindakan secepatnya
Lebar Jalan
5.5 meter
Tipe Struktur Atas
Gelagar
Kondisi Struktur Atas
Rusak Ringan
Tipe Struktur Bawah
Dinding Penuh
Kondisi Struktur Bawah
Baik
Tipe Pondasi
Langsung
Kondisi Pondasi
Baik
Tipe Lantai
Beton Bertulang
Kondisi Lantai
Baik
Tanggal Inspeksi
2023-06-17
Keterangan Tambahan
Foto tidak lengkap , dan ada jembatan di sebelah kewenangan irigasi

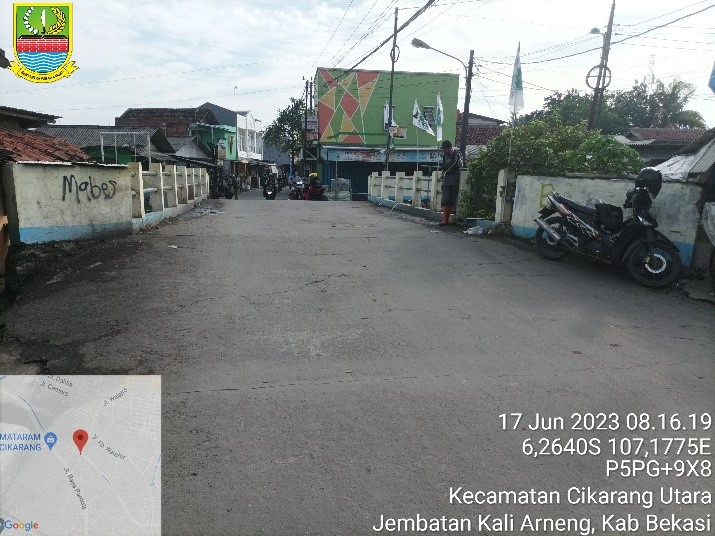

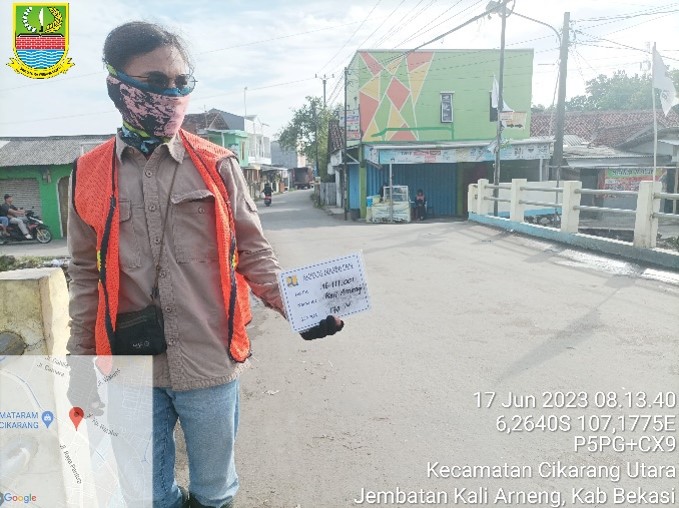

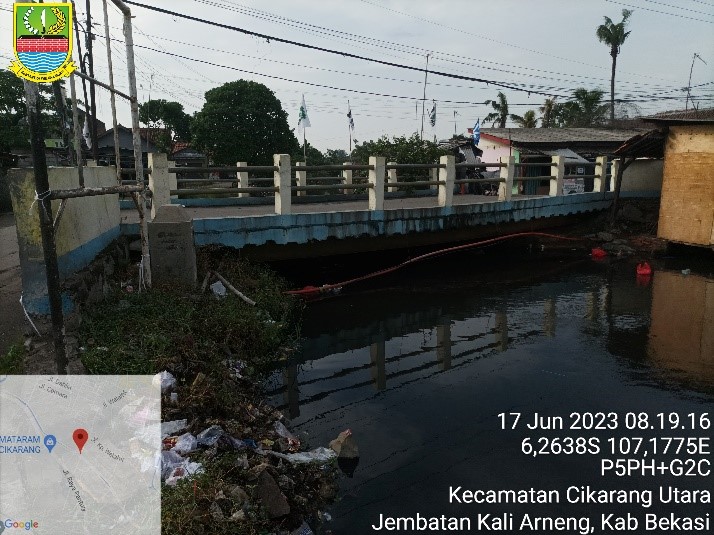

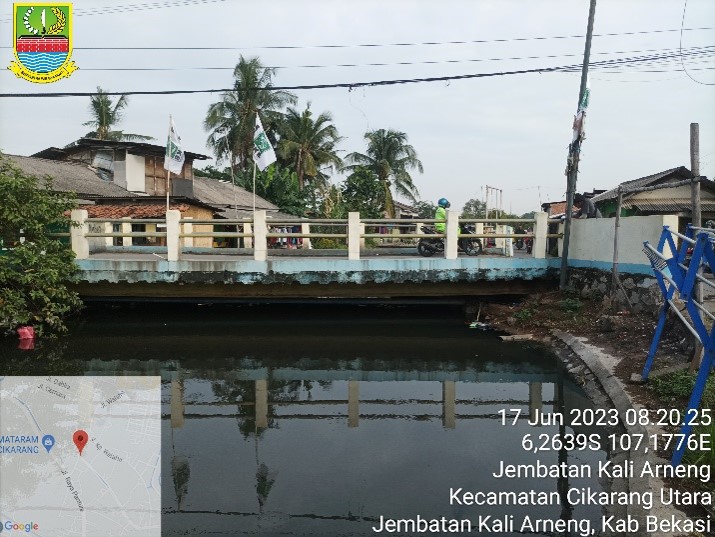

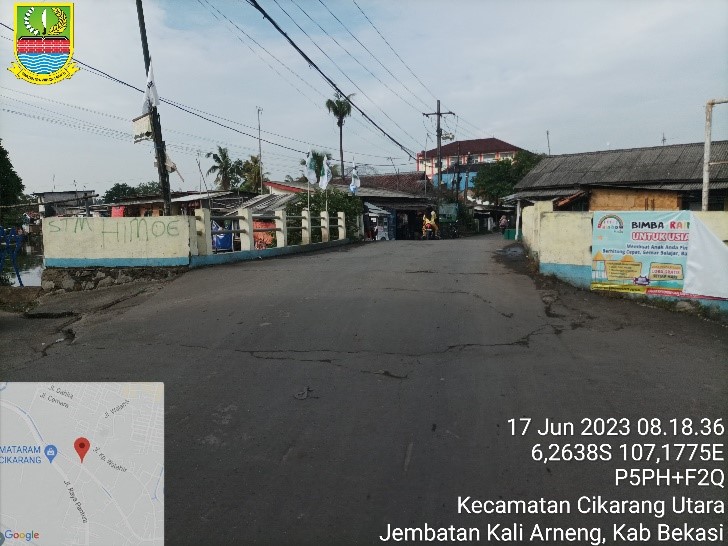

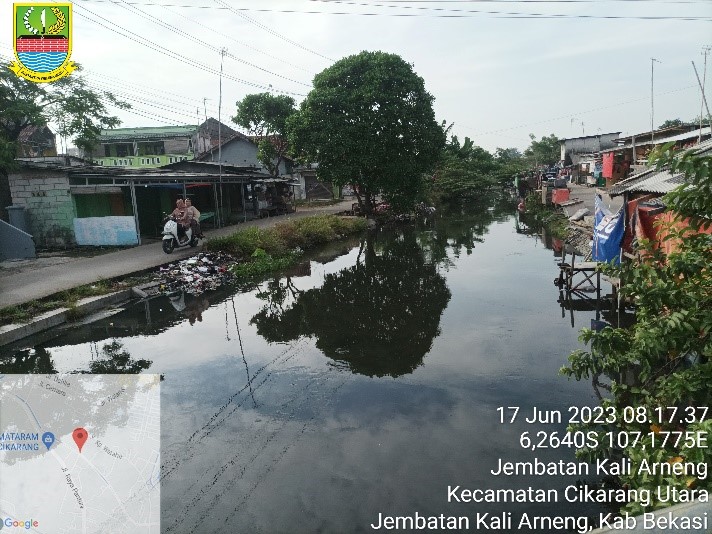

Dokumentasi Lapangan
Foto kondisi aktual jembatan
