Detail Jembatan Wangunharja 1
Kabupaten Bekasi · No. Jembatan: 16.123.001.0
Ringkasan Jembatan
● Aktif
Panjang
24,20 m
Lebar
2,50 m
Bentang
7
Kecamatan
CIKARANG UTARA
Peta Lokasi Jembatan
Navigasi: zoom, geser, ukur panjang
Informasi Utama Jembatan
- Nama Jembatan
- Wangunharja 1
- No. Jembatan
- 16.123.001.0
- Ruas Jalan
- -
- Lokasi di Sta
- 1+200
- Lebar Jalan Pendekat
- 2.5 m
- Tanggal Inspeksi
- 2023-06-15
Kondisi Jembatan
- Bangunan Atas Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
- Lantai Jembatan baru dan tanpa kerusakan
- Bangunan Bawah Kerusakan yang memerlukan tindakan secepatnya
- Daerah Aliran Sungai Jembatan baru dan tanpa kerusakan
- Kondisi Umum Kerusakan yang memerlukan tindakan secepatnya
Detail Teknis Jembatan
Informasi lengkap elemen struktur jembatan
No. Jembatan
16.123.001.0
Ruas Jalan
-
Lokasi di Sta
1+200
Nama Jembatan
Wangunharja 1
Kecamatan
CIKARANG UTARA
Panjang
24.2 meter
Lebar
2.5 meter
Jumlah Bentang
7
Bangunan Atas
PTI
Tahun
-
Kondisi Bangunan Atas
Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
Kondisi Lantai
Jembatan baru dan tanpa kerusakan
Kondisi Bangunan Bawah
Kerusakan yang memerlukan tindakan secepatnya
Kondisi DAS
Jembatan baru dan tanpa kerusakan
Kondisi Jembatan
Kerusakan yang memerlukan tindakan secepatnya
Lebar Jalan
2.5 meter
Tipe Struktur Atas
Plat
Kondisi Struktur Atas
Sedang
Tipe Struktur Bawah
Dinding Penuh
Kondisi Struktur Bawah
Rusak Ringan
Tipe Pondasi
Langsung
Kondisi Pondasi
Baik
Tipe Lantai
Beton Bertulang
Kondisi Lantai
Baik
Tanggal Inspeksi
2023-06-15
Keterangan Tambahan
-
Dokumentasi Lapangan

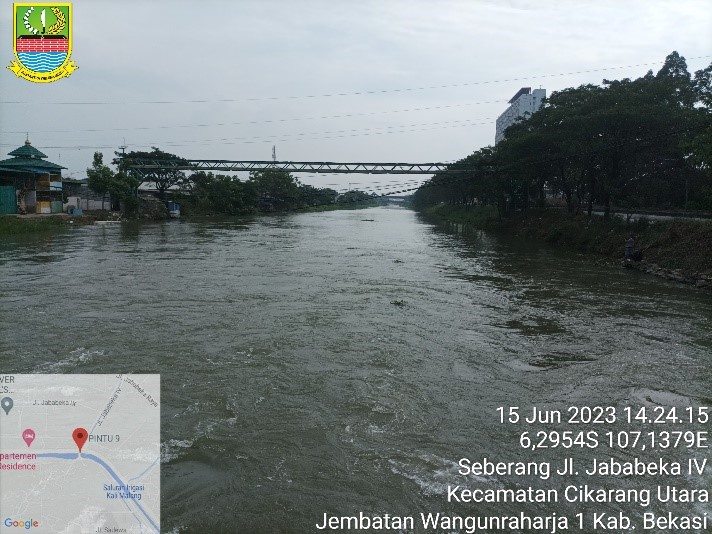

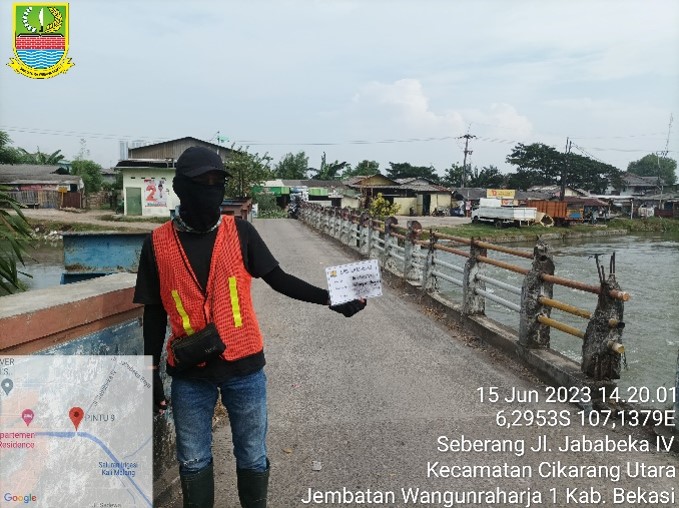

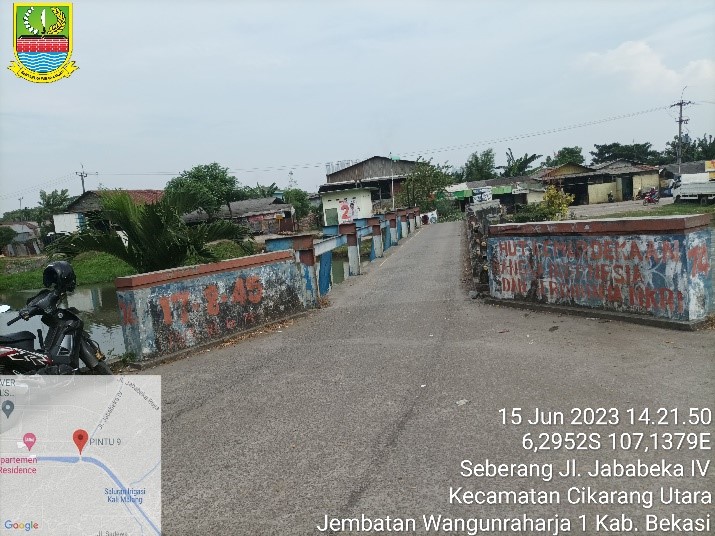

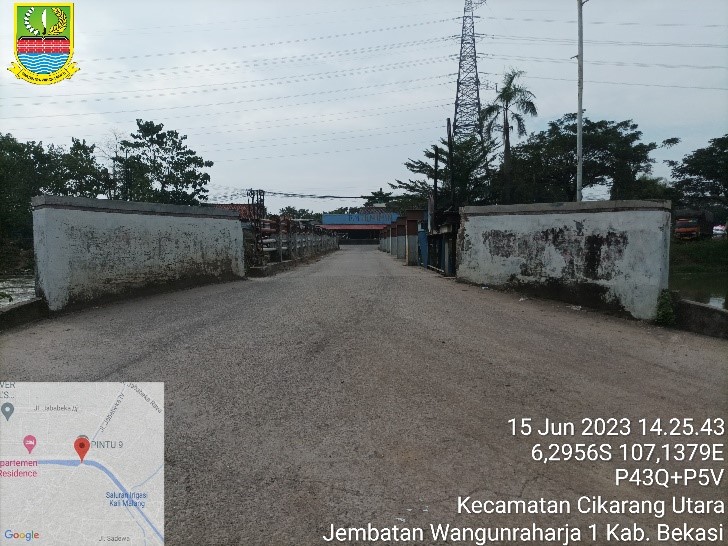

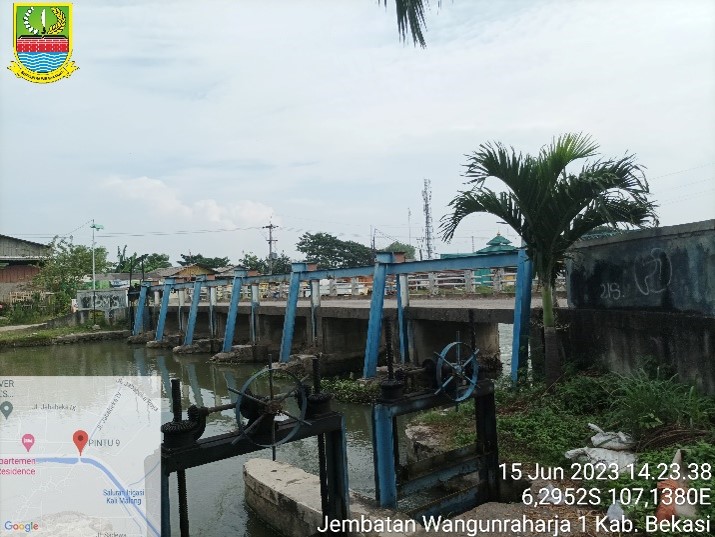

Foto kondisi aktual jembatan
