Detail Jembatan Inspeksi Kalimalang B
Kabupaten Bekasi · No. Jembatan: 16.123.001.B
Ringkasan Jembatan
● Aktif
Panjang
33,90 m
Lebar
12,20 m
Bentang
2
Kecamatan
CIKARANG BARAT
Peta Lokasi Jembatan
Navigasi: zoom, geser, ukur panjang
Informasi Utama Jembatan
- Nama Jembatan
- Inspeksi Kalimalang B
- No. Jembatan
- 16.123.001.B
- Ruas Jalan
- -
- Lokasi di Sta
- 3+500
- Lebar Jalan Pendekat
- 9.2 m
- Tanggal Inspeksi
- 2023-06-18
Kondisi Jembatan
- Bangunan Atas Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
- Lantai Kerusakan Kecil
- Bangunan Bawah Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
- Daerah Aliran Sungai Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
- Kondisi Umum Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
Detail Teknis Jembatan
Informasi lengkap elemen struktur jembatan
No. Jembatan
16.123.001.B
Ruas Jalan
-
Lokasi di Sta
3+500
Nama Jembatan
Inspeksi Kalimalang B
Kecamatan
CIKARANG BARAT
Panjang
33.9 meter
Lebar
12.2 meter
Jumlah Bentang
2
Bangunan Atas
GTI
Tahun
-
Kondisi Bangunan Atas
Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
Kondisi Lantai
Kerusakan Kecil
Kondisi Bangunan Bawah
Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
Kondisi DAS
Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
Kondisi Jembatan
Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
Lebar Jalan
9.2 meter
Tipe Struktur Atas
Gelagar
Kondisi Struktur Atas
Sedang
Tipe Struktur Bawah
Dinding Penuh
Kondisi Struktur Bawah
Sedang
Tipe Pondasi
Langsung
Kondisi Pondasi
Sedang
Tipe Lantai
Beton Bertulang
Kondisi Lantai
Baik
Tanggal Inspeksi
2023-06-18
Keterangan Tambahan
-

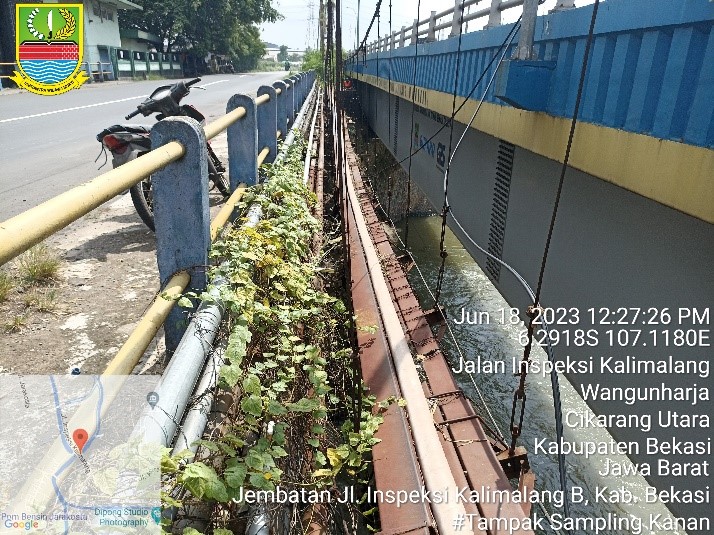

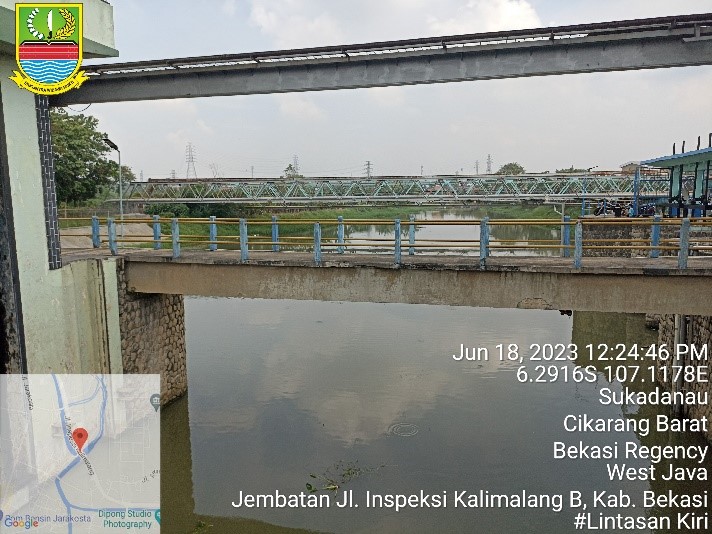

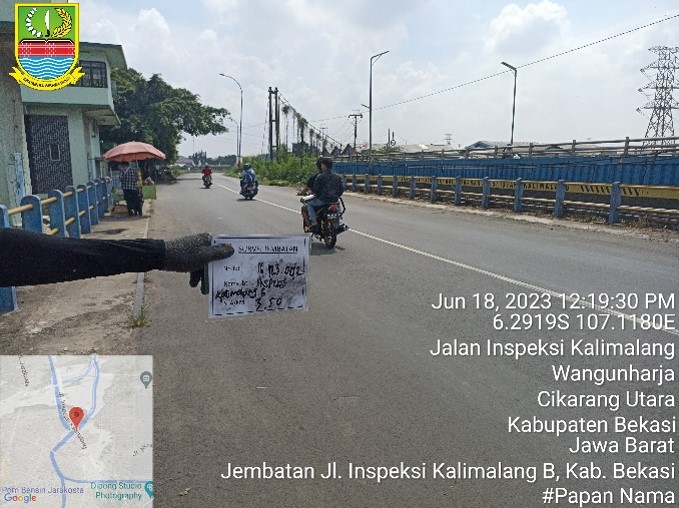

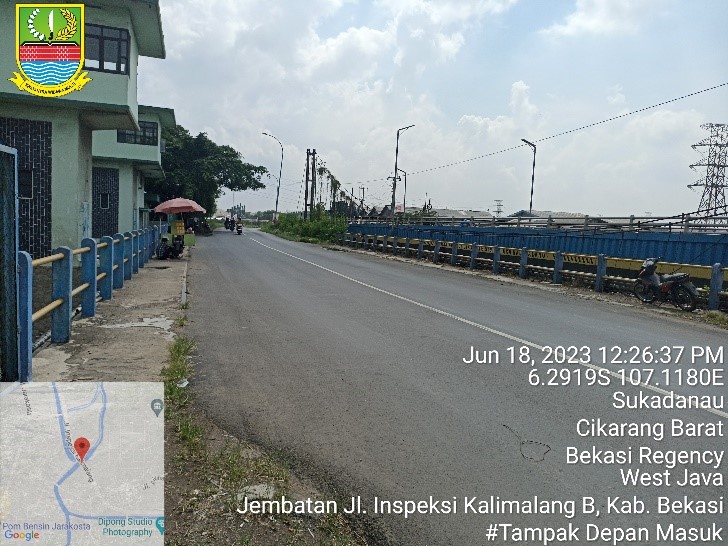

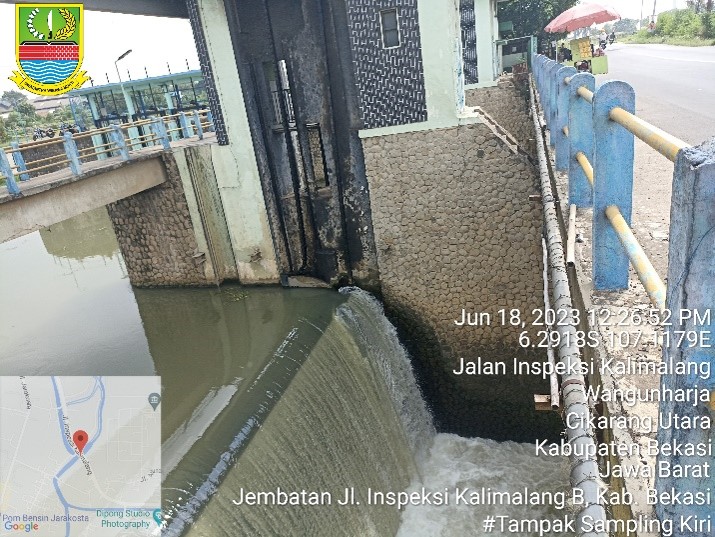

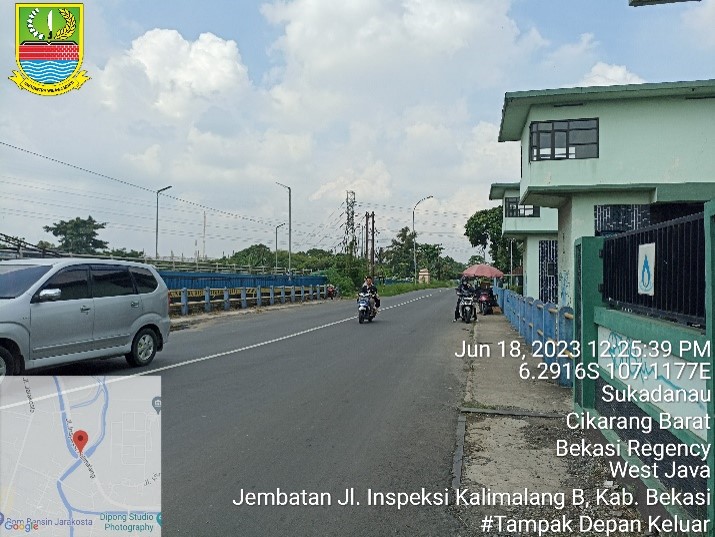

Dokumentasi Lapangan
Foto kondisi aktual jembatan
