Detail Jembatan Wangunharja 3
Kabupaten Bekasi · No. Jembatan: 16.123.002.0
Ringkasan Jembatan
● Aktif
Panjang
40,00 m
Lebar
10,00 m
Bentang
2
Kecamatan
CIKARANG UTARA
Peta Lokasi Jembatan
Navigasi: zoom, geser, ukur panjang
Informasi Utama Jembatan
- Nama Jembatan
- Wangunharja 3
- No. Jembatan
- 16.123.002.0
- Ruas Jalan
- -
- Lokasi di Sta
- 1+670
- Lebar Jalan Pendekat
- 8 m
- Tanggal Inspeksi
- 2023-06-12
Kondisi Jembatan
- Bangunan Atas Jembatan baru dan tanpa kerusakan
- Lantai Kerusakan Kecil
- Bangunan Bawah Jembatan baru dan tanpa kerusakan
- Daerah Aliran Sungai Jembatan baru dan tanpa kerusakan
- Kondisi Umum Kerusakan Kecil
Detail Teknis Jembatan
Informasi lengkap elemen struktur jembatan
No. Jembatan
16.123.002.0
Ruas Jalan
-
Lokasi di Sta
1+670
Nama Jembatan
Wangunharja 3
Kecamatan
CIKARANG UTARA
Panjang
40 meter
Lebar
10 meter
Jumlah Bentang
2
Bangunan Atas
GTI
Tahun
-
Kondisi Bangunan Atas
Jembatan baru dan tanpa kerusakan
Kondisi Lantai
Kerusakan Kecil
Kondisi Bangunan Bawah
Jembatan baru dan tanpa kerusakan
Kondisi DAS
Jembatan baru dan tanpa kerusakan
Kondisi Jembatan
Kerusakan Kecil
Lebar Jalan
8 meter
Tipe Struktur Atas
Gelagar
Kondisi Struktur Atas
Baik
Tipe Struktur Bawah
Dinding Penuh
Kondisi Struktur Bawah
Baik
Tipe Pondasi
Langsung
Kondisi Pondasi
Baik
Tipe Lantai
Beton Bertulang
Kondisi Lantai
Baik
Tanggal Inspeksi
2023-06-12
Keterangan Tambahan
-

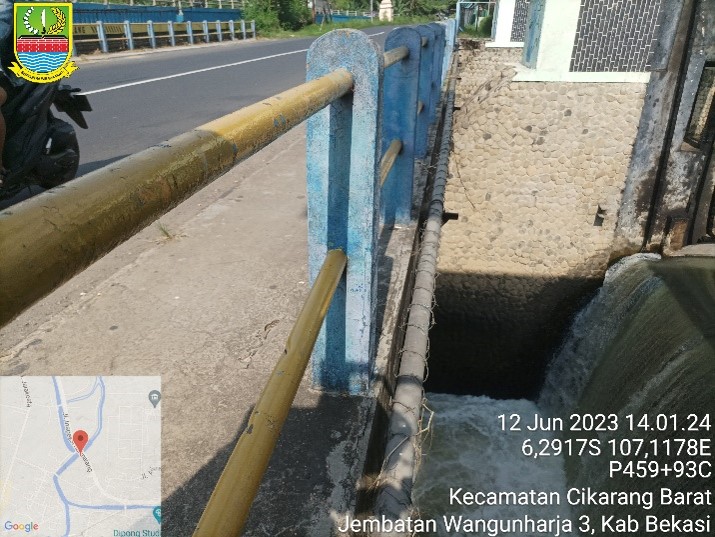

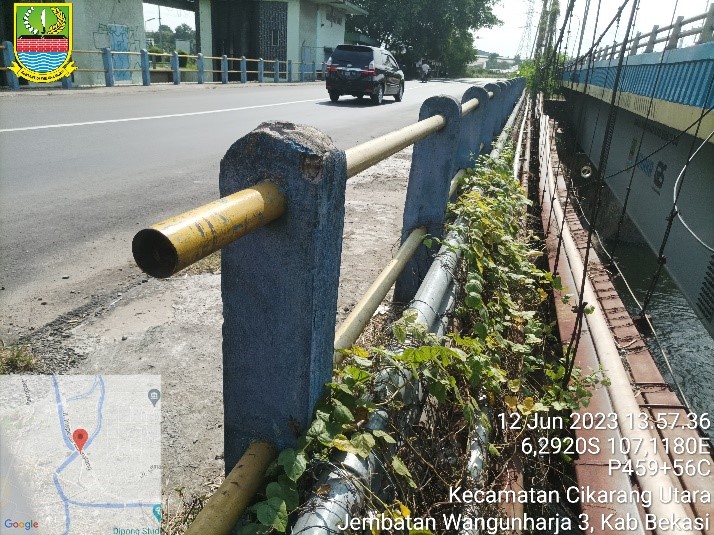

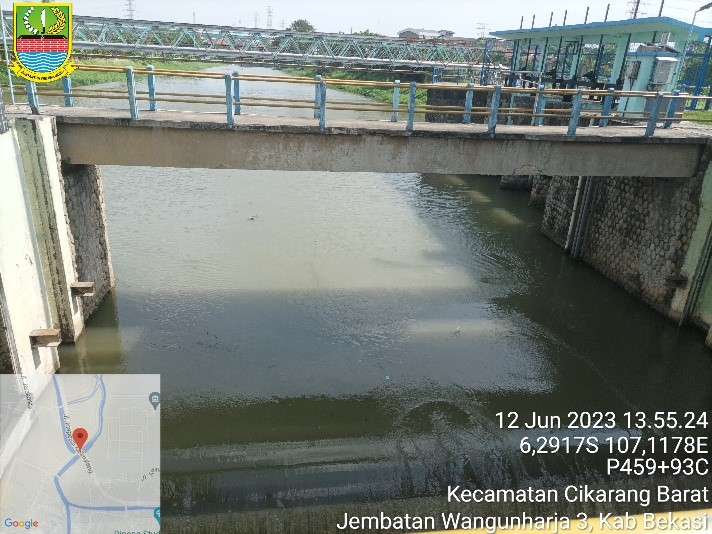

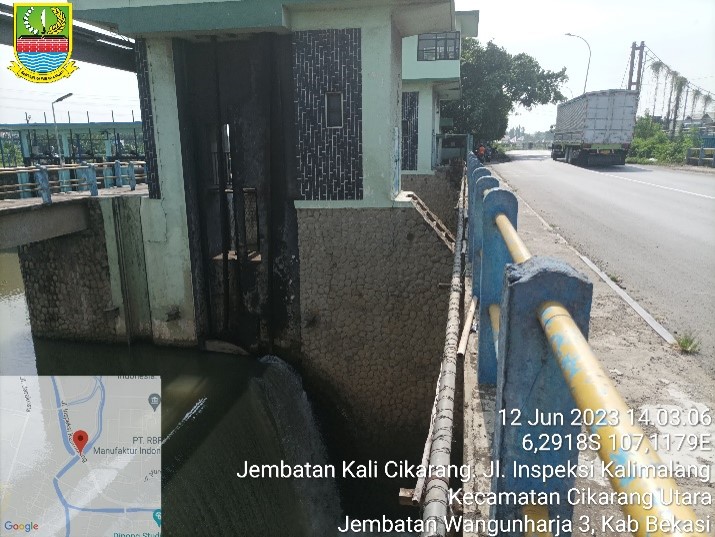

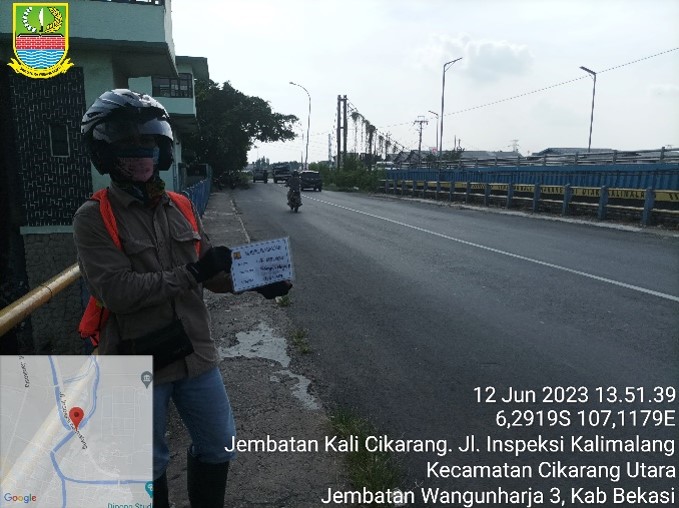

Dokumentasi Lapangan
Foto kondisi aktual jembatan
