Detail Jembatan Inspeksi Kalimalang 3
Kabupaten Bekasi · No. Jembatan: 16.123.003.0
Ringkasan Jembatan
● Aktif
Panjang
16,00 m
Lebar
8,70 m
Bentang
2
Kecamatan
CIKARANG BARAT
Peta Lokasi Jembatan
Navigasi: zoom, geser, ukur panjang
Informasi Utama Jembatan
- Nama Jembatan
- Inspeksi Kalimalang 3
- No. Jembatan
- 16.123.003.0
- Ruas Jalan
- -
- Lokasi di Sta
- 6+400
- Lebar Jalan Pendekat
- 8.7 m
- Tanggal Inspeksi
- 2023-06-18
Kondisi Jembatan
- Bangunan Atas Kerusakan Kecil
- Lantai Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
- Bangunan Bawah Jembatan baru dan tanpa kerusakan
- Daerah Aliran Sungai Kerusakan Kecil
- Kondisi Umum Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
Detail Teknis Jembatan
Informasi lengkap elemen struktur jembatan
No. Jembatan
16.123.003.0
Ruas Jalan
-
Lokasi di Sta
6+400
Nama Jembatan
Inspeksi Kalimalang 3
Kecamatan
CIKARANG BARAT
Panjang
16 meter
Lebar
8.7 meter
Jumlah Bentang
2
Bangunan Atas
BTI
Tahun
-
Kondisi Bangunan Atas
Kerusakan Kecil
Kondisi Lantai
Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
Kondisi Bangunan Bawah
Jembatan baru dan tanpa kerusakan
Kondisi DAS
Kerusakan Kecil
Kondisi Jembatan
Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
Lebar Jalan
8.7 meter
Tipe Struktur Atas
Gorong - Gorong Persegi
Kondisi Struktur Atas
Baik
Tipe Struktur Bawah
Dinding Penuh
Kondisi Struktur Bawah
Baik
Tipe Pondasi
Langsung
Kondisi Pondasi
Baik
Tipe Lantai
Beton Bertulang
Kondisi Lantai
Sedang
Tanggal Inspeksi
2023-06-18
Keterangan Tambahan
-

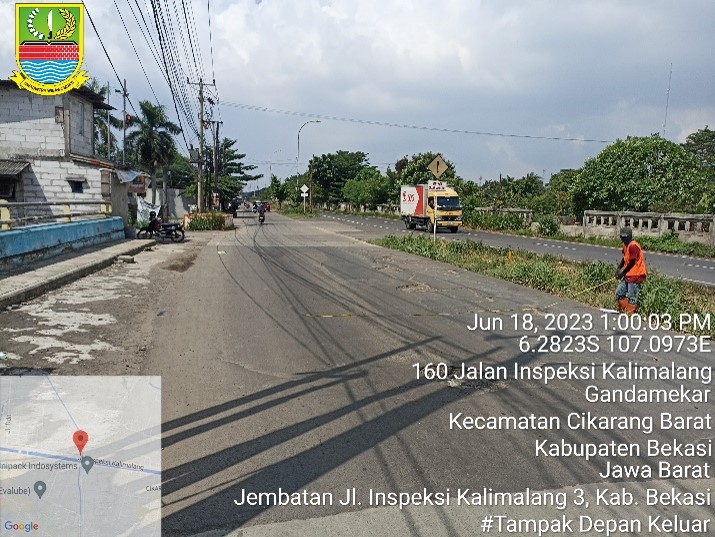

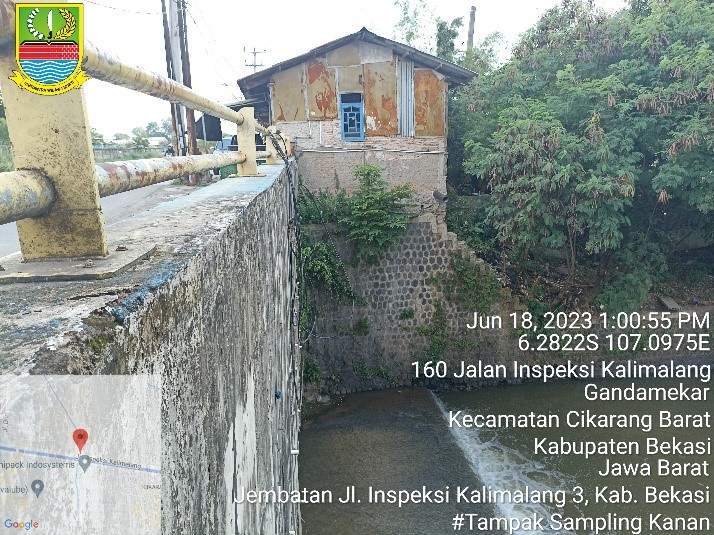

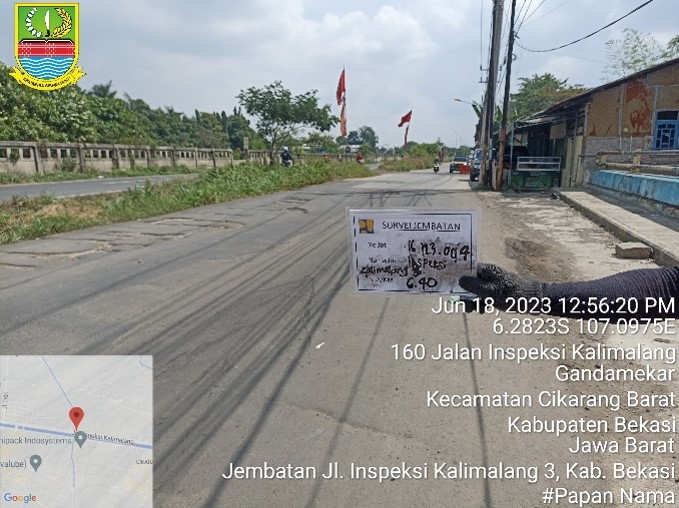

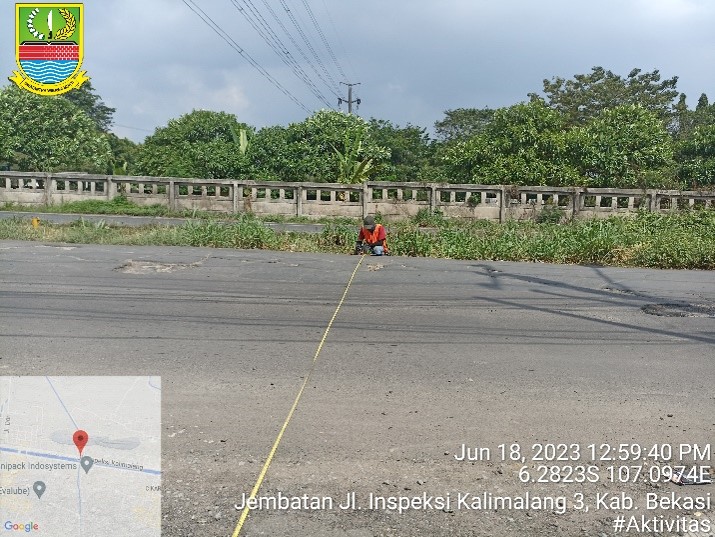

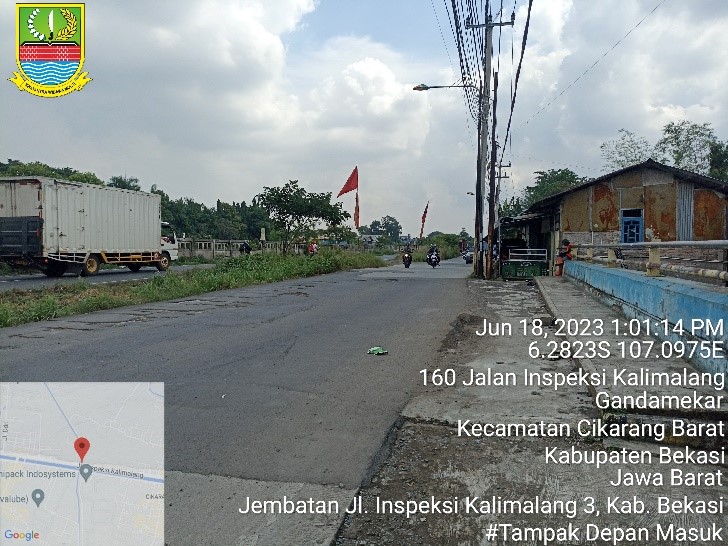

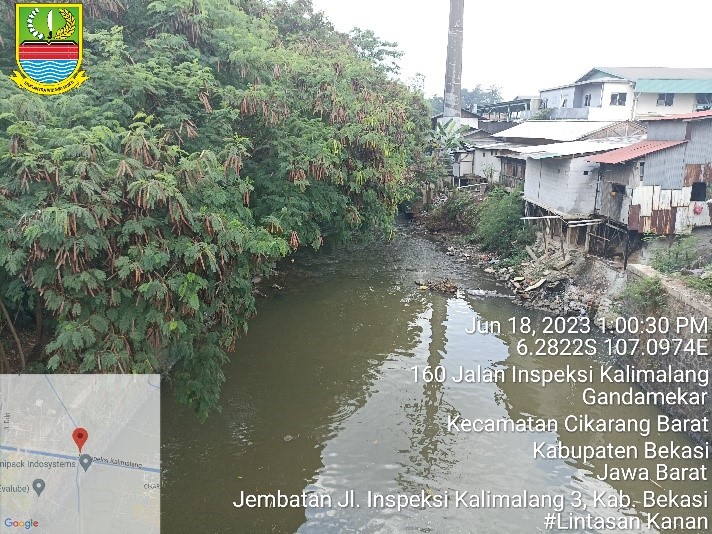

Dokumentasi Lapangan
Foto kondisi aktual jembatan
