Detail Jembatan Jl Serang Setu
Kabupaten Bekasi · No. Jembatan: 16.135.003.0
Ringkasan Jembatan
● Aktif
Panjang
3,60 m
Lebar
5,20 m
Bentang
1
Kecamatan
CIKARANG SELATAN
Peta Lokasi Jembatan
Navigasi: zoom, geser, ukur panjang
Informasi Utama Jembatan
- Nama Jembatan
- Jl Serang Setu
- No. Jembatan
- 16.135.003.0
- Ruas Jalan
- -
- Lokasi di Sta
- 1+860
- Lebar Jalan Pendekat
- 5.2 m
- Tanggal Inspeksi
- 2023-06-15
Kondisi Jembatan
- Bangunan Atas Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
- Lantai Jembatan baru dan tanpa kerusakan
- Bangunan Bawah Jembatan baru dan tanpa kerusakan
- Daerah Aliran Sungai Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
- Kondisi Umum Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
Detail Teknis Jembatan
Informasi lengkap elemen struktur jembatan
No. Jembatan
16.135.003.0
Ruas Jalan
-
Lokasi di Sta
1+860
Nama Jembatan
Jl Serang Setu
Kecamatan
CIKARANG SELATAN
Panjang
3.6 meter
Lebar
5.2 meter
Jumlah Bentang
1
Bangunan Atas
BTI
Tahun
-
Kondisi Bangunan Atas
Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
Kondisi Lantai
Jembatan baru dan tanpa kerusakan
Kondisi Bangunan Bawah
Jembatan baru dan tanpa kerusakan
Kondisi DAS
Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
Kondisi Jembatan
Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
Lebar Jalan
5.2 meter
Tipe Struktur Atas
Gorong - Gorong Persegi
Kondisi Struktur Atas
Sedang
Tipe Struktur Bawah
Dinding Penuh
Kondisi Struktur Bawah
Baik
Tipe Pondasi
Langsung
Kondisi Pondasi
Sedang
Tipe Lantai
Beton Bertulang
Kondisi Lantai
Baik
Tanggal Inspeksi
2023-06-15
Keterangan Tambahan
-

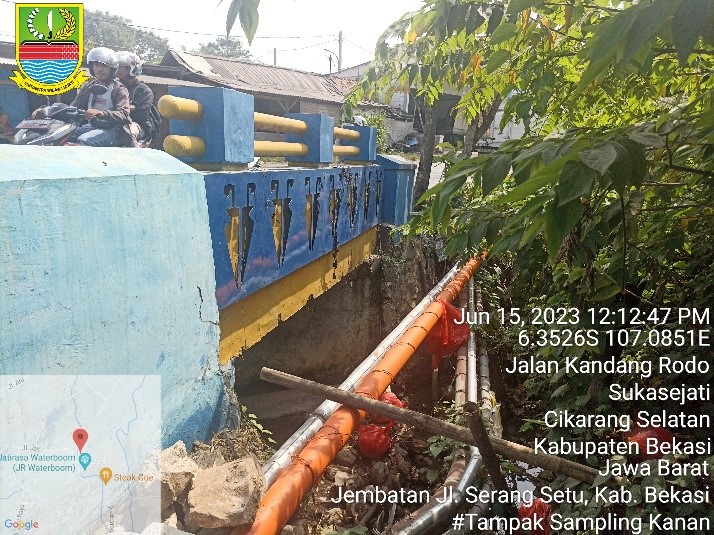

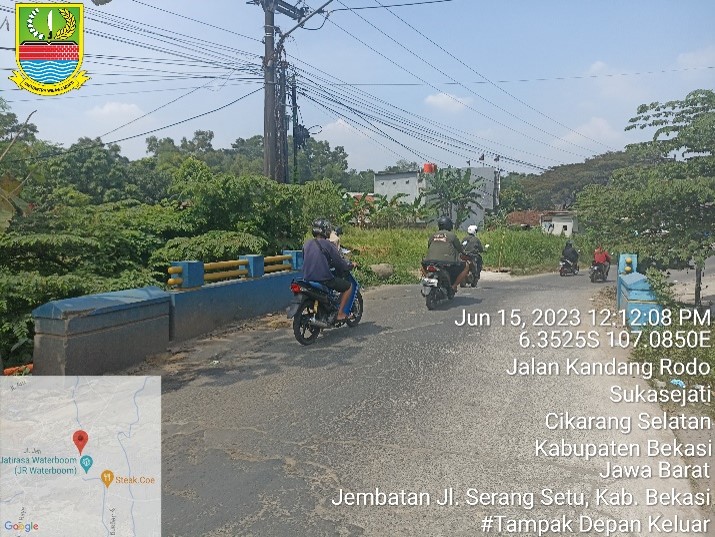

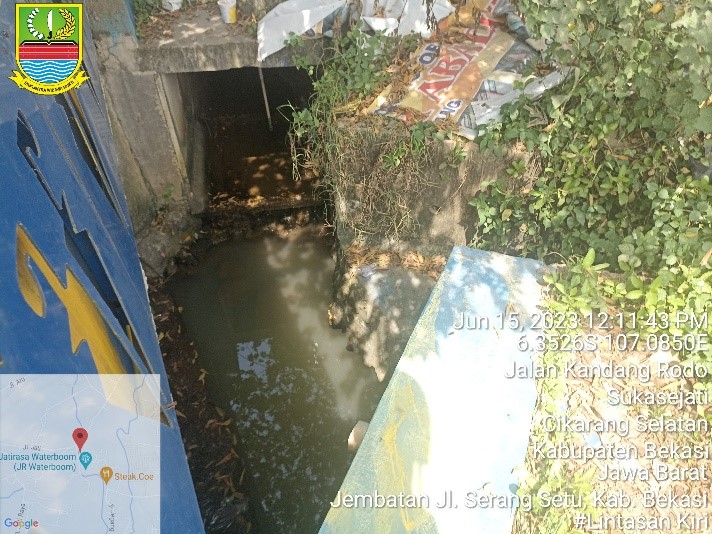

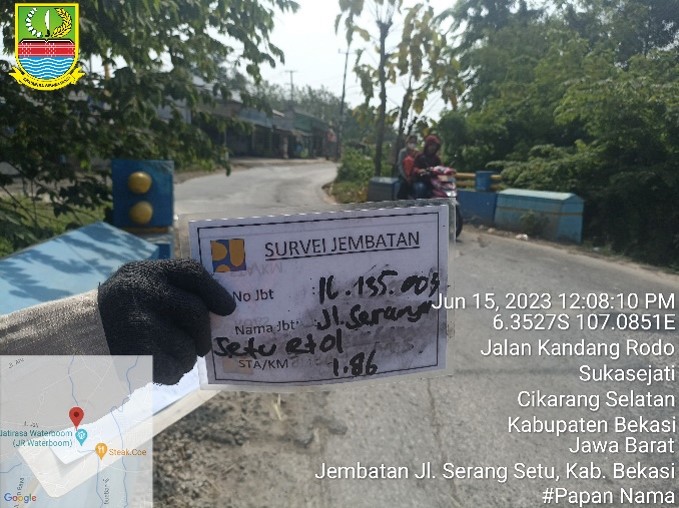

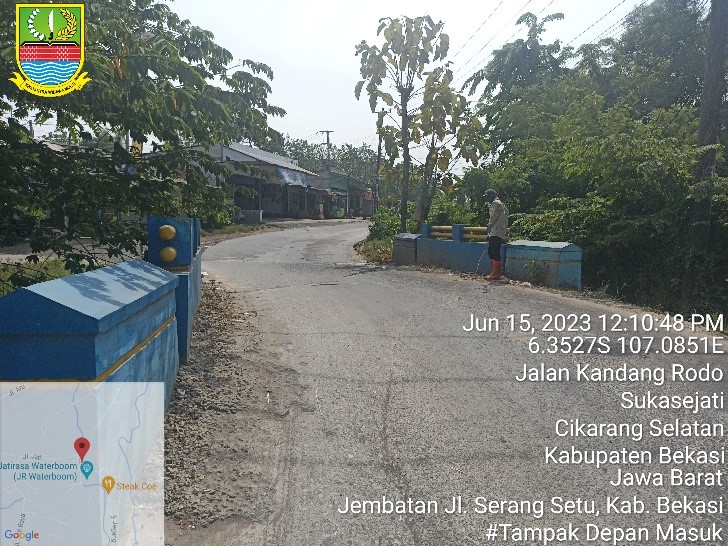

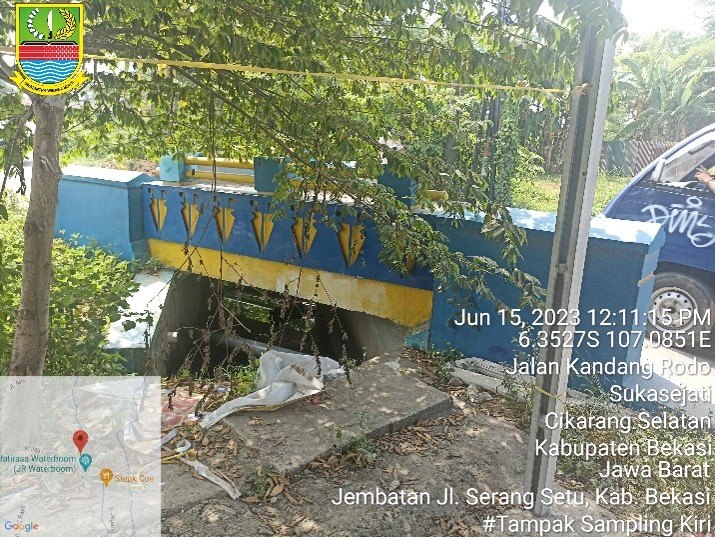

Dokumentasi Lapangan
Foto kondisi aktual jembatan
