Detail Jembatan Karageman(Ciranggon)
Kabupaten Bekasi · No. Jembatan: 16.149.001.0
Ringkasan Jembatan
● Aktif
Panjang
3,85 m
Lebar
6,65 m
Bentang
1
Kecamatan
SETU
Peta Lokasi Jembatan
Navigasi: zoom, geser, ukur panjang
Informasi Utama Jembatan
- Nama Jembatan
- Karageman(Ciranggon)
- No. Jembatan
- 16.149.001.0
- Ruas Jalan
- -
- Lokasi di Sta
- 0+700
- Lebar Jalan Pendekat
- 5.75 m
- Tanggal Inspeksi
- 2023-06-13
Kondisi Jembatan
- Bangunan Atas Jembatan baru dan tanpa kerusakan
- Lantai Kerusakan Kecil
- Bangunan Bawah Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
- Daerah Aliran Sungai Kerusakan Kecil
- Kondisi Umum Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
Detail Teknis Jembatan
Informasi lengkap elemen struktur jembatan
No. Jembatan
16.149.001.0
Ruas Jalan
-
Lokasi di Sta
0+700
Nama Jembatan
Karageman(Ciranggon)
Kecamatan
SETU
Panjang
3.85 meter
Lebar
6.65 meter
Jumlah Bentang
1
Bangunan Atas
GBI
Tahun
-
Kondisi Bangunan Atas
Jembatan baru dan tanpa kerusakan
Kondisi Lantai
Kerusakan Kecil
Kondisi Bangunan Bawah
Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
Kondisi DAS
Kerusakan Kecil
Kondisi Jembatan
Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
Lebar Jalan
5.75 meter
Tipe Struktur Atas
Gelagar
Kondisi Struktur Atas
Baik
Tipe Struktur Bawah
Dinding Penuh
Kondisi Struktur Bawah
Sedang
Tipe Pondasi
Langsung
Kondisi Pondasi
Baik
Tipe Lantai
Beton Bertulang
Kondisi Lantai
Baik
Tanggal Inspeksi
2023-06-13
Keterangan Tambahan
-

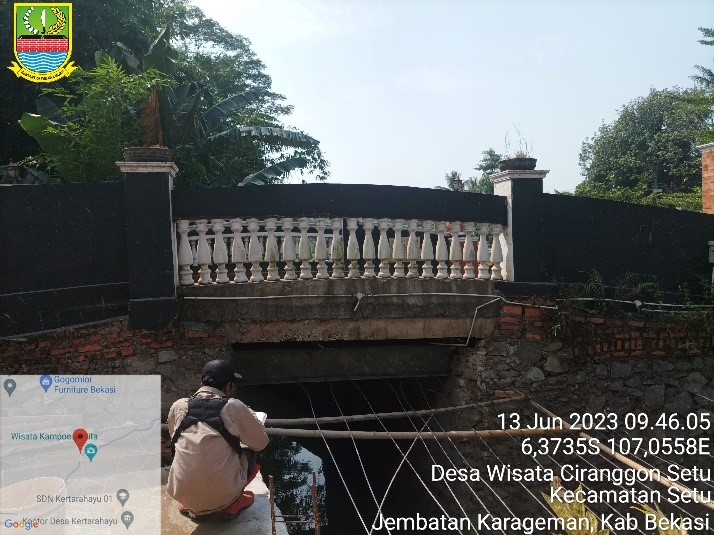

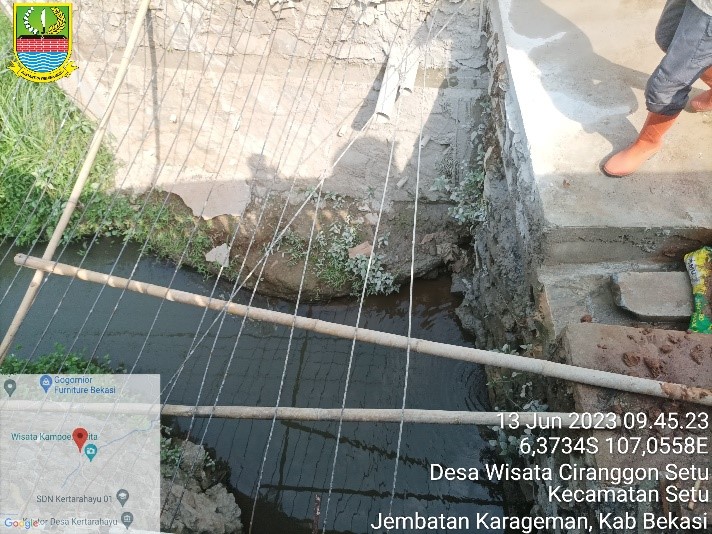

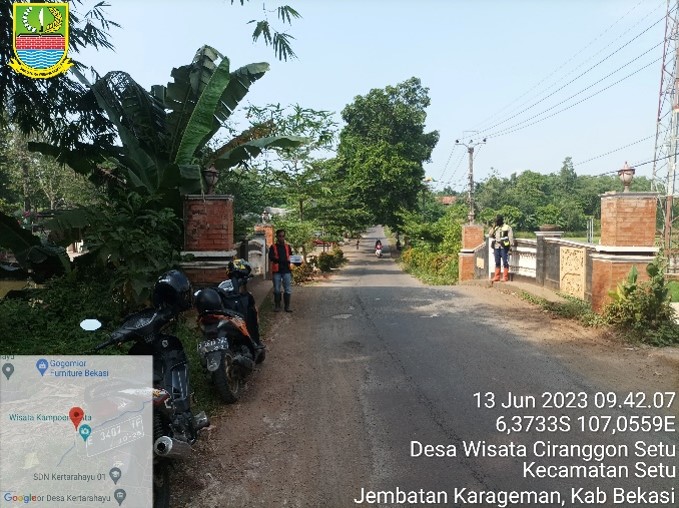

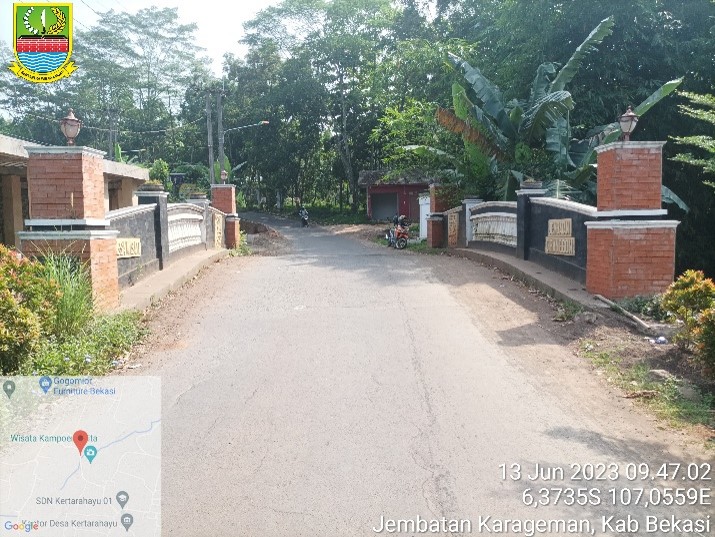

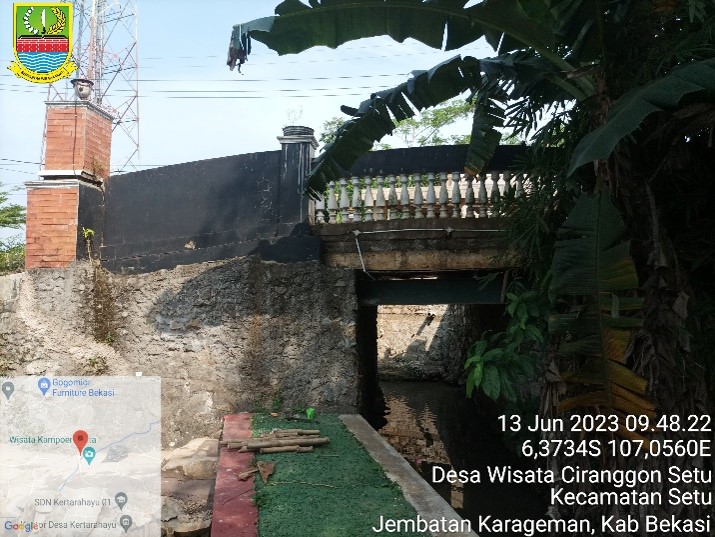

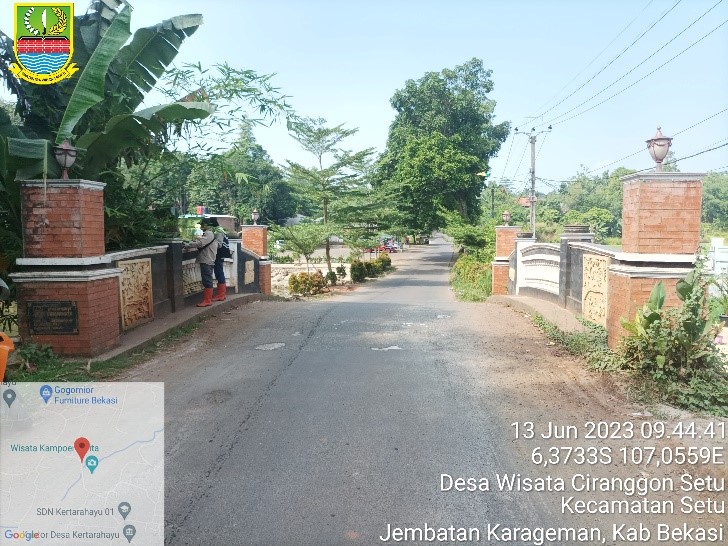

Dokumentasi Lapangan
Foto kondisi aktual jembatan
