Detail Jembatan Pa Tuin
Kabupaten Bekasi · No. Jembatan: 16.212.001.0
Ringkasan Jembatan
● Aktif
Panjang
7,90 m
Lebar
9,50 m
Bentang
2
Kecamatan
KARANGBAHAGIA
Peta Lokasi Jembatan
Navigasi: zoom, geser, ukur panjang
Informasi Utama Jembatan
- Nama Jembatan
- Pa Tuin
- No. Jembatan
- 16.212.001.0
- Ruas Jalan
- -
- Lokasi di Sta
- 1+650
- Lebar Jalan Pendekat
- 9.5 m
- Tanggal Inspeksi
- 2023-06-08
Kondisi Jembatan
- Bangunan Atas Kerusakan Kecil
- Lantai Jembatan baru dan tanpa kerusakan
- Bangunan Bawah Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
- Daerah Aliran Sungai Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
- Kondisi Umum Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
Detail Teknis Jembatan
Informasi lengkap elemen struktur jembatan
No. Jembatan
16.212.001.0
Ruas Jalan
-
Lokasi di Sta
1+650
Nama Jembatan
Pa Tuin
Kecamatan
KARANGBAHAGIA
Panjang
7.9 meter
Lebar
9.5 meter
Jumlah Bentang
2
Bangunan Atas
BTI
Tahun
-
Kondisi Bangunan Atas
Kerusakan Kecil
Kondisi Lantai
Jembatan baru dan tanpa kerusakan
Kondisi Bangunan Bawah
Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
Kondisi DAS
Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
Kondisi Jembatan
Kerusakan yang memerlukan pemantauan atau pemeliharaan diwaktu mendatang
Lebar Jalan
9.5 meter
Tipe Struktur Atas
Gorong - Gorong Persegi
Kondisi Struktur Atas
Baik
Tipe Struktur Bawah
Dinding Penuh
Kondisi Struktur Bawah
Sedang
Tipe Pondasi
Langsung
Kondisi Pondasi
Sedang
Tipe Lantai
Beton Bertulang
Kondisi Lantai
Baik
Tanggal Inspeksi
2023-06-08
Keterangan Tambahan
-

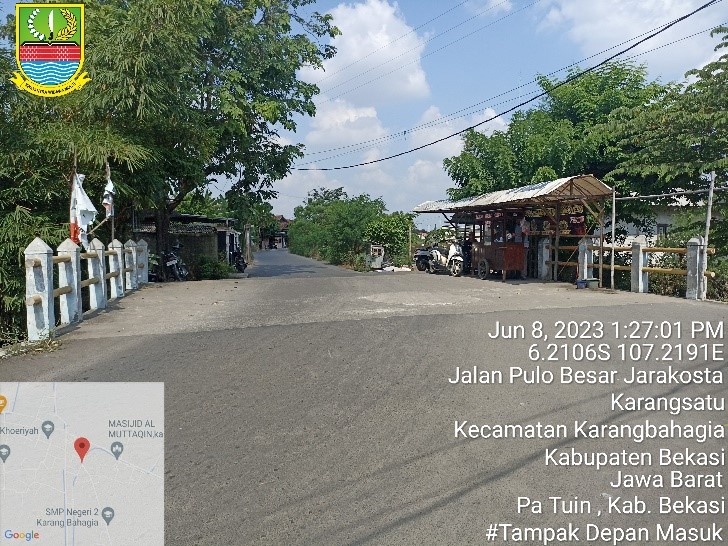

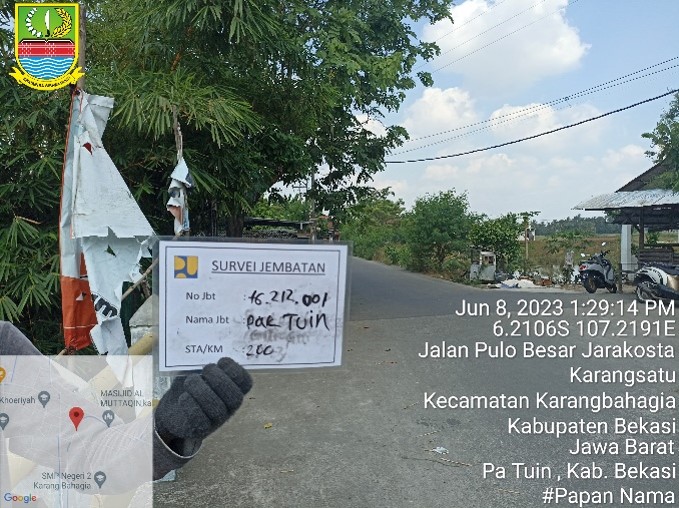

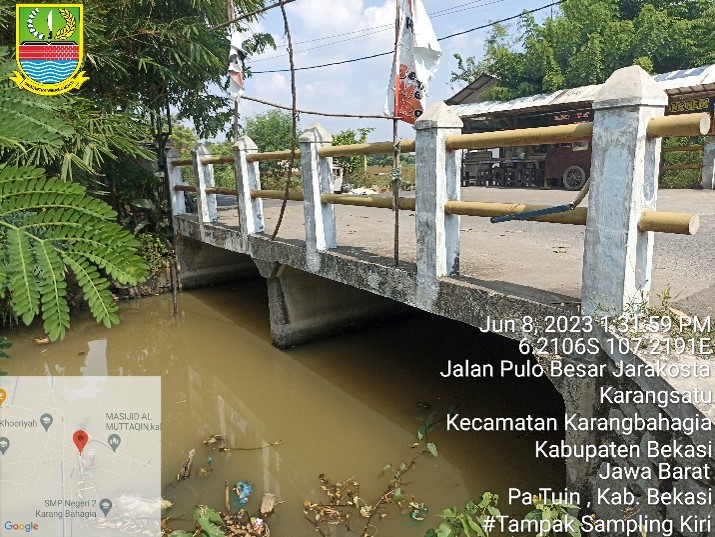

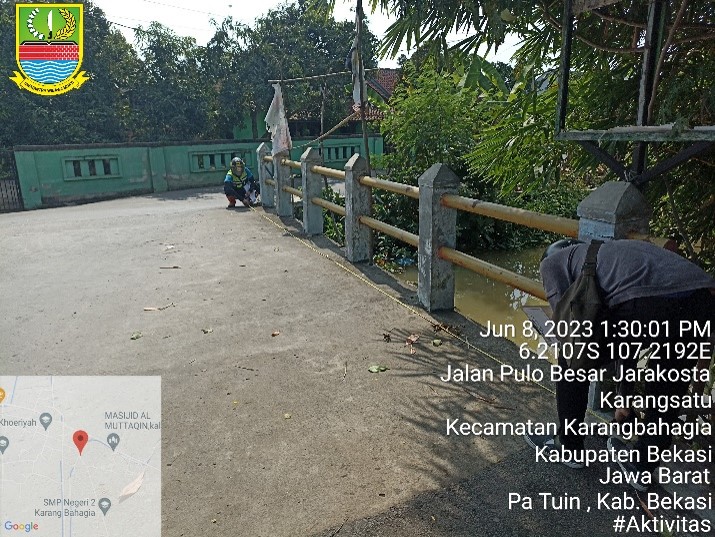

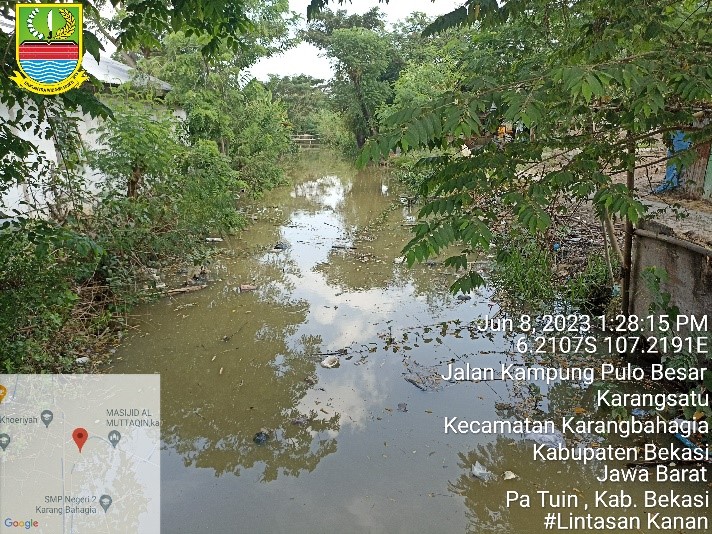

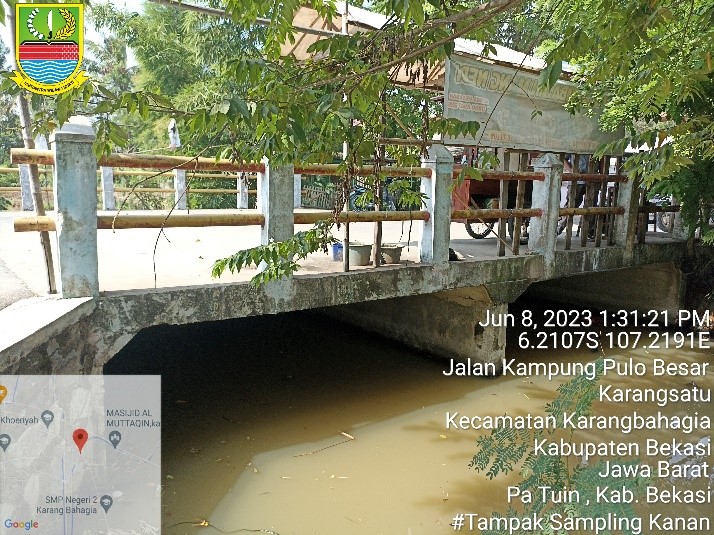

Dokumentasi Lapangan
Foto kondisi aktual jembatan
